Как автоматизировать контроль втулок с помощью лазерного микрометра?

Автоматизированный контроль втулок из мягких материалов: точность лазера + скорость автомата!

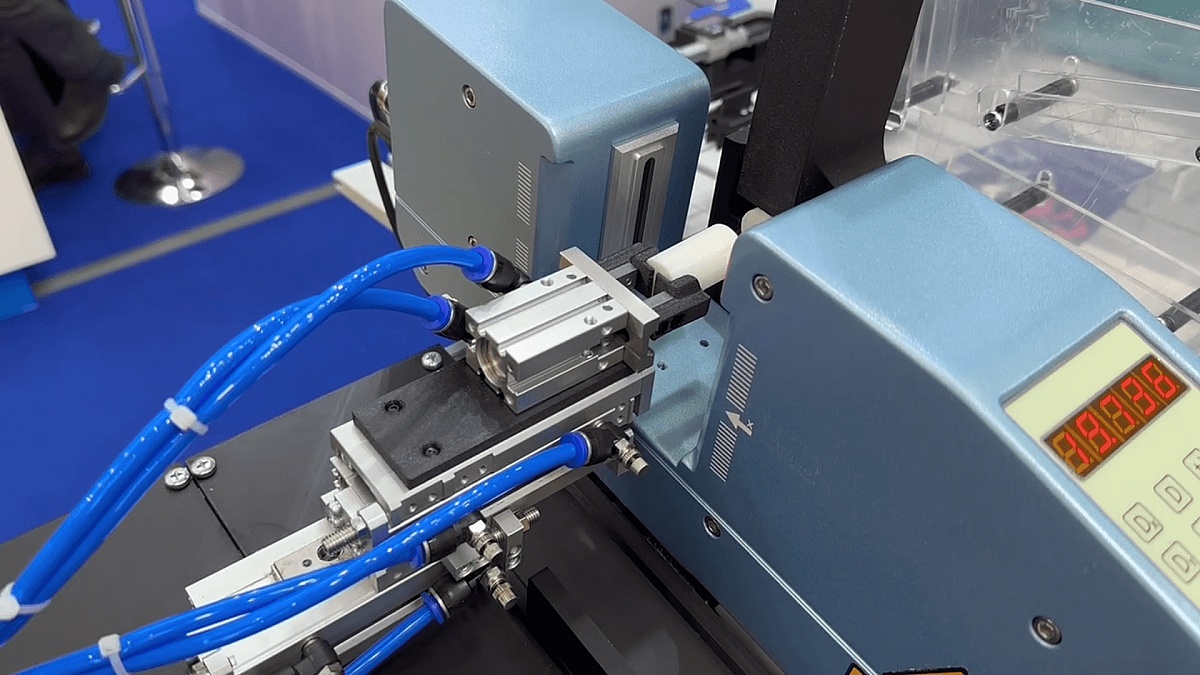

Команда «Димес» представляет инновационное решение – автоматизированный стенд контроля диаметров деталей на базе лазерного микрометра ACCUD LSM!
Стенд специально разработан для высокоточного измерения геометрических параметров втулок из мягких материалов (резина, полимеры), где традиционные методы неэффективны.
Как это работает?

1. Захват и подача:
2-кулачковый пневмозахват аккуратно фиксирует деталь в зоне лотка подачи.
Пневмокаретки точно (0.01 мм!) позиционируют втулку в зону измерения.
2. Лазерное сканирование (ACCUD LSM):
Бесконтактный луч проходит через деталь, анализируя изменения с частотой 600 замеров/сек.
Точность: ±(0.3d + 2) мкм (d – диаметр в мм).
3. Глубокая автоматизация на базе ПО «Графен. Статистический анализ процессов» (мгновенный анализ и сортировка):
ПО обрабатывает данные, сравнивает с допуском.
Пневмосистема распределяет детали на годные/брак через интеллектуальный лоток.
Ключевые преимущества:

• Скорость: 10-20 шт/мин vs ручной контроль (2-3 мин/шт).
• Точность: Бесконтактный метод исключает деформацию мягких материалов.
• Автоматизация: Полный цикл без оператора: захват измерение сортировка.
• Гибкость: Быстрая переналадка под новые детали (смена губок захвата).
• Надежность: Работа в любых производственных условиях.
Ручной контроль втулок из мягких материалов ведет к погрешностям и деформациям. Стенд решает это за счет бесконтактной лазерной технологии и полной автоматизации цикла. Вы получаете наиболее точный результат, исключая «человеческий фактор».
DYMES - где точность измерительных приборов встречается с решениями по их эффективному применению!
