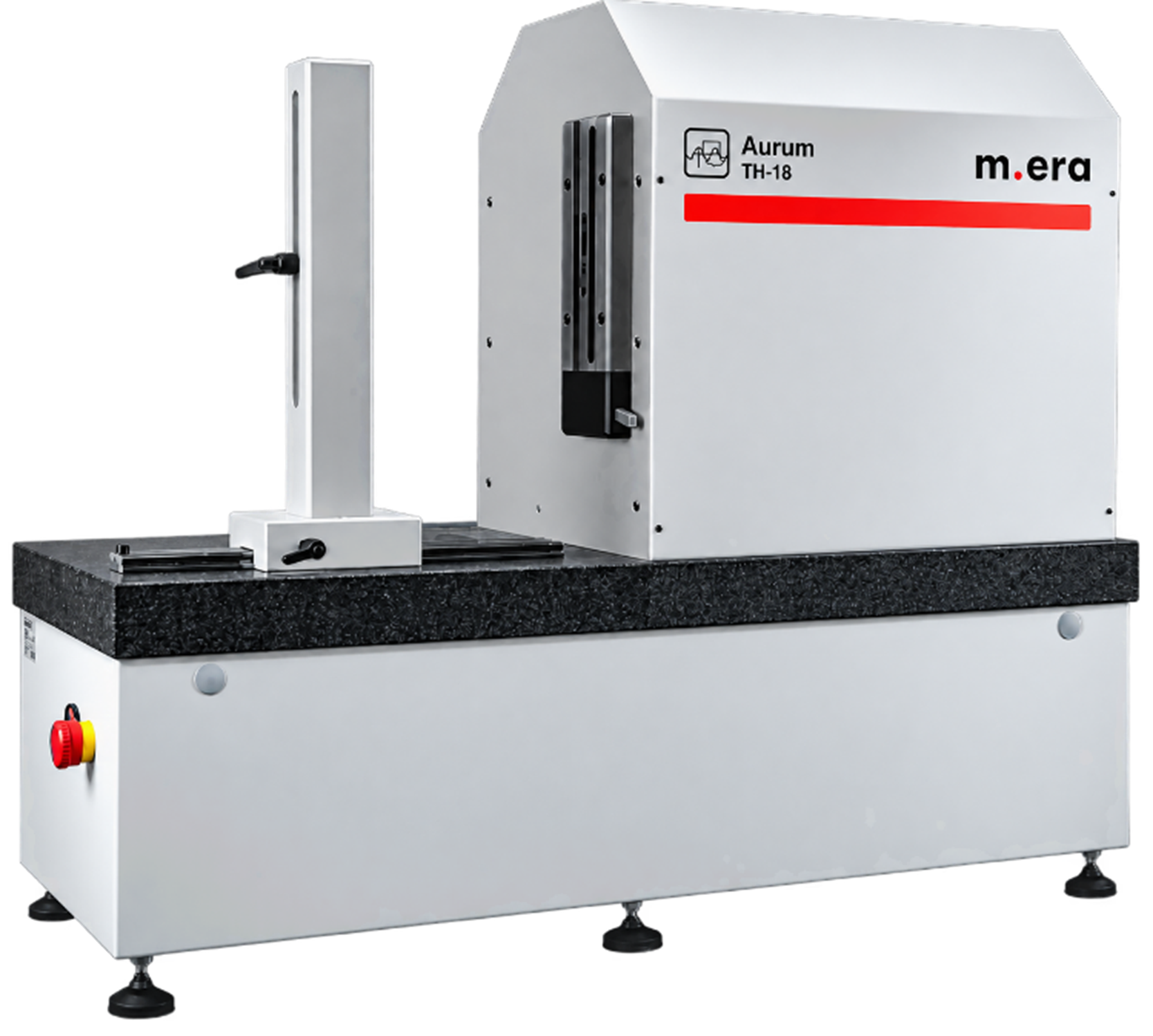

Измерительная машина для контроля калибров до 185 мм Aurum TH, M.ERA

Внесен в Госреестр

Тип:	Измерительные машины
Бренд:	M.ERA
Описание:	Высокоточная измерительная машина с горизонтальным расположением щупа, предназначенная для контроля резьбовых и гладких калибров небольших и средних размеров. Обеспечивает измерение широкого спектра геометрических параметров с возможностью автоматизации измерительных операций и применения различных методик контроля. Компактная конструкция и широкий диапазон измерений делают прибор оптимальным решением для большинства типовых задач метрологических лабораторий и производственных предприятий.
Применение:	комплексные измерения гладких и резьбовых калибров-пробок и калибров-колец для цилиндрической, конической и трапецеидальной резьбы с оценкой среднего диаметра, максимального и минимального диаметров, шага резьбы и накопленной погрешности шага, угла и половины угла профиля резьбы, отклонения профиля, конусности и других параметров.
Номер в ГРСИ РФ:	97796-26
	Добавить в корзину

Модельный ряд и комплектации

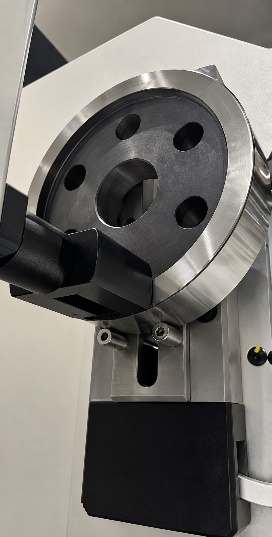

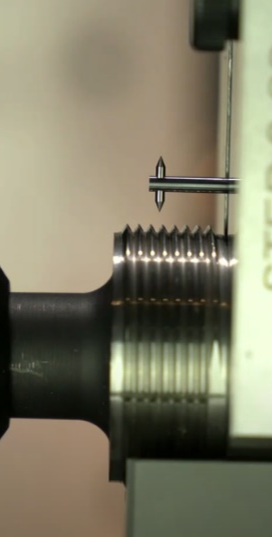

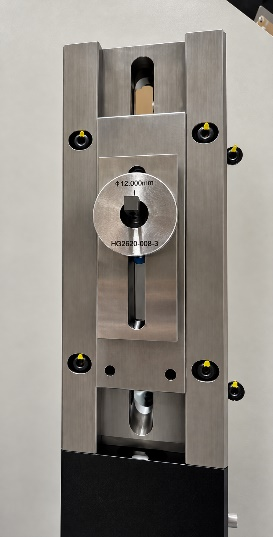

Измерительная машина Aurum TH с установленным резьбовым кольцевым калибром

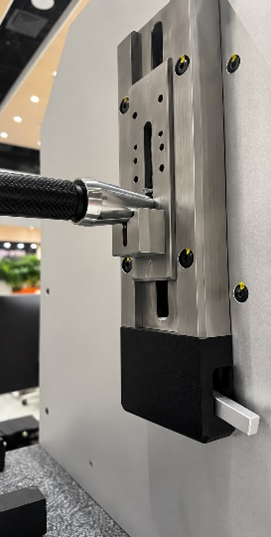

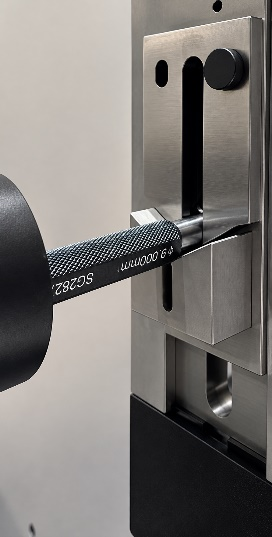

Измерительная машина Aurum TH с установленным гладким кольцевым калибром

Общие характеристики

Пределы допускаемой абсолютной погрешности измерений шага резьбы, мкм		±2
Пределы допускаемой абсолютной погрешности измерений угла резьбы		±3'
Диапазон сканирования по оси X, мм		от 0 до 85
Разрешение, мкм		0,01
Минимальный измеряемый шаг резьбы, мм		0,1
Электропитание		220В ± 10%, 50…60 Гц
Относительная влажность воздуха, без конденсата		Не более 85%
Температурный диапазон		18 – 22°C
Мощность, не более		500 Вт

L – измеренное значение диаметра, мм

Модельный ряд

	TH-06	TH-10	TH-16	TH-18
Диапазон измерений наружных диаметров, мм	от 1 до 55	от 1 до 95	от 1 до 155	от 1 до 175
Диапазон измерений внутренних диаметров, мм	от 2,5 до 65	от 2,5 до 105	от 2,5 до 165	от 2,5 до 185
Диаметров гладких калибров до 10 мм, мкм	±(1,5+L/200)	±(1,5+L/200)	±(1,5+L/200)	±(1,5+L/200)
Диаметров гладких калибров св. 10 мм, мкм	±(1,0+L/200)	±(1,5+L/200)	±(1,5+L/200)	±(1,5+L/200)
Диаметров резьбовых калибров-колец, мкм	±(2,0+L/200)	±(2,5+L/200)	±(2,5+L/200)	±(2,5+L/200)
Диаметров резьбовых калибров-пробок, мкм	±(1,5+L/200)	±(2,0+L/200)	±(2,0+L/200)	±(2,0+L/200)
Габаритные размеры, мм, не более	1050 × 500 × 900	1050 × 500 × 900	1050 × 500 × 900	1050 × 500 × 900
Масса, кг, не более	155	160	165	225
	В корзину	В корзину	В корзину	В корзину

Программное обеспечение "КАЛИБР ПРО"

- Измерение всех видов гладких и резьбовых калибров на соответствие национальным стандартам ISO, BS, ANSI, DIN, а также ГОСТ.
- Измерение всех параметров для однозаходной и многозаходной резьбы.
- Измерение резьбы нефтяного сортамента.
- За одно измерение производится запись и отображение данных о резьбе, ее различные параметры в любом положении, а также автоматическое генерирование графиков измеренного профиля с соответствующими данными и протоколом измерений.
- Протокол измерений может быть выведен в файл в форматах Excel или PDF.
- Пользователь может настроить методику измерения самостоятельно.
- Ведется журнал проведенных измерений, что дает возможность просмотра и повторного анализа результатов измерения даже при изменении настроек и параметров.

- Измерение и оценка всех контролируемых параметров проходит в течение буквально не¬скольких минут, не требуя при этом ручного вмешательства и вычислений.
- Все результаты измерений отображаются на дисплее, что, по сравнению с традиционным процессом измерений, значительно снижает трудоемкость для оператора, повышает эф¬фективность измерений и их качество, снижает влияние человека на результат измерений повышая точность.

Полностью автоматическое измерение

резьбовых калибр-пробок и калибр-колец для цилиндрической резьбы;
резьбовых калибр-пробок и калибр-колец для конусной резьбы;
гладких калибр-пробок и калибр-колец;
калибров для круглой резьбы Эдисона;
калибров для трапецеидальной резьбы;
калибров для упорной резьбы;
калибров для усиленной резьбы;
различных исполнений метрической и другой резьбы.

Оценка среднего диаметра резьбы, наименьшего диаметра, наибольшего диаметра, половины угла профиля, полного угла профиля, шага, накопленной погрешности шага, отклонения формы профиля, конусности, соосности и других параметров.

Комплектация

Принадлежности в комплекте

Машина измерительная для проверки гладких и резьбовых калибров
Стандартный щуп двусторонний с расстоянием между наконечниками 2,2 мм, углом при вершине 45° и радиусом скругления 25 мкм
Стандартный щуп двусторонний с расстоянием между наконечниками 7,0 мм, углом при вершине 45° и радиусом скругления 25 мкм
Стандартный щуп двусторонний с расстоянием между наконечниками 18,0 мм, углом при вершине 45° и радиусом скругления 25 мкм
Набор установочных калибров-колец и калибров-пробок
Мастер-эталон для калибровки щупа
Набор крепежных приспособлений
Персональный компьютер с установленным программным обеспечением
Руководство по эксплуатации
