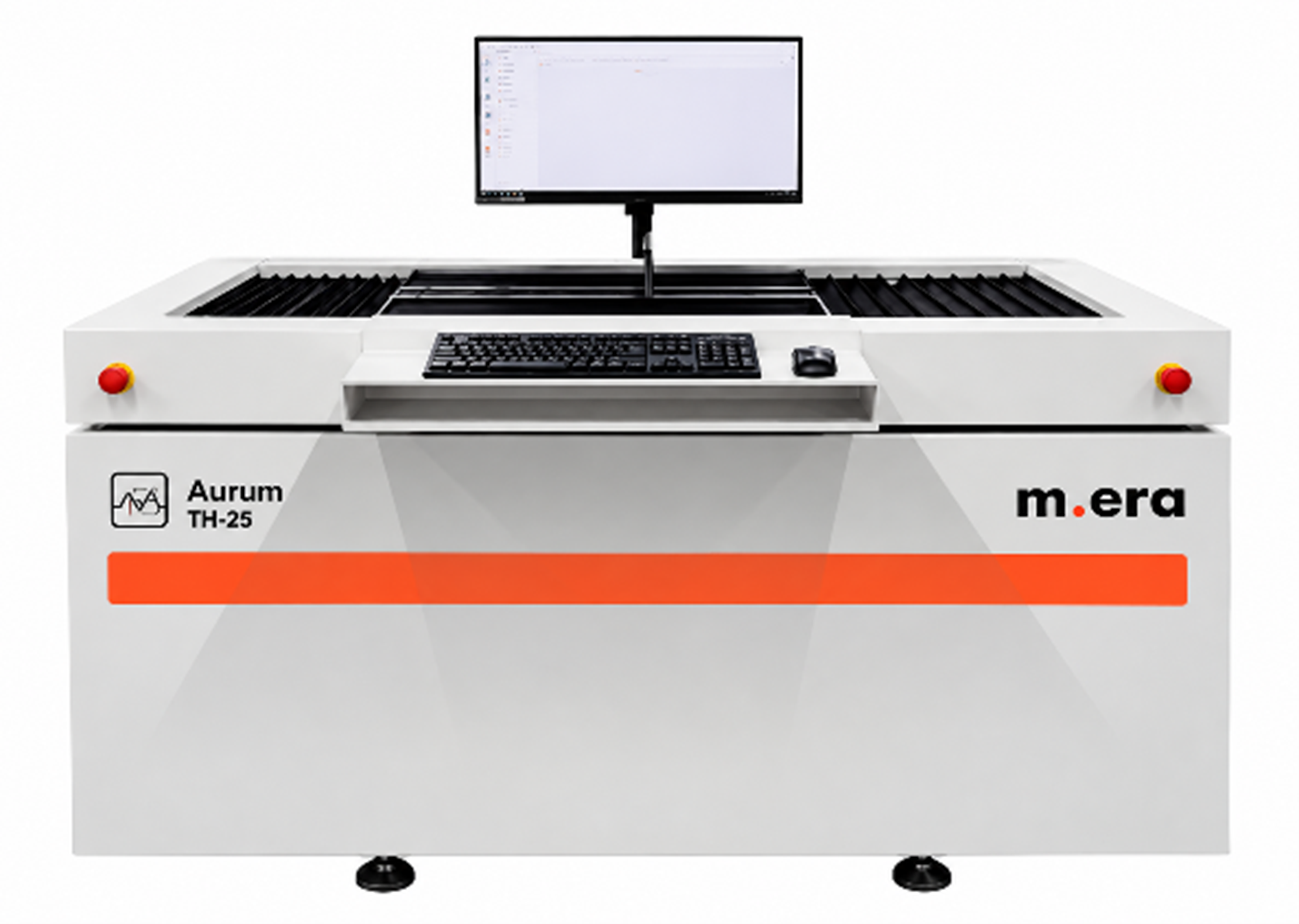

| Тип: | Измерительные машины |
| Бренд: | M.ERA |
| Описание: |
|

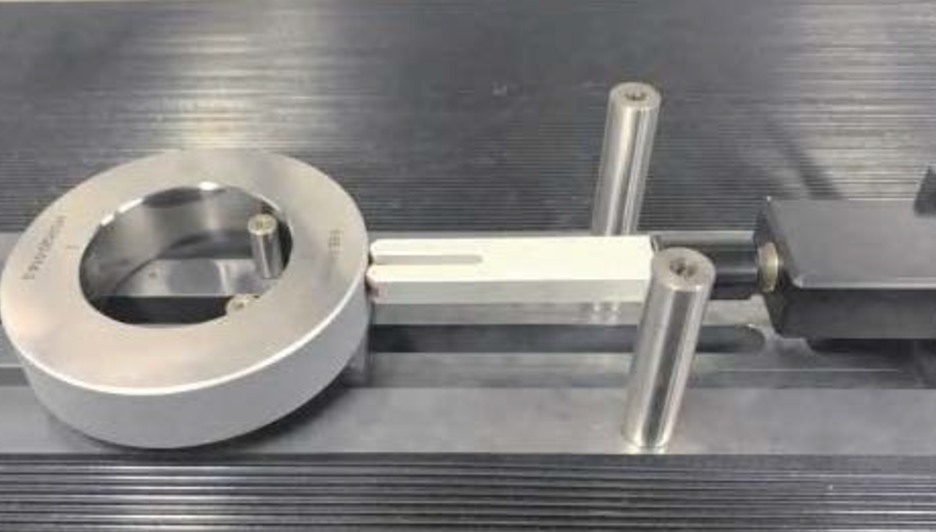

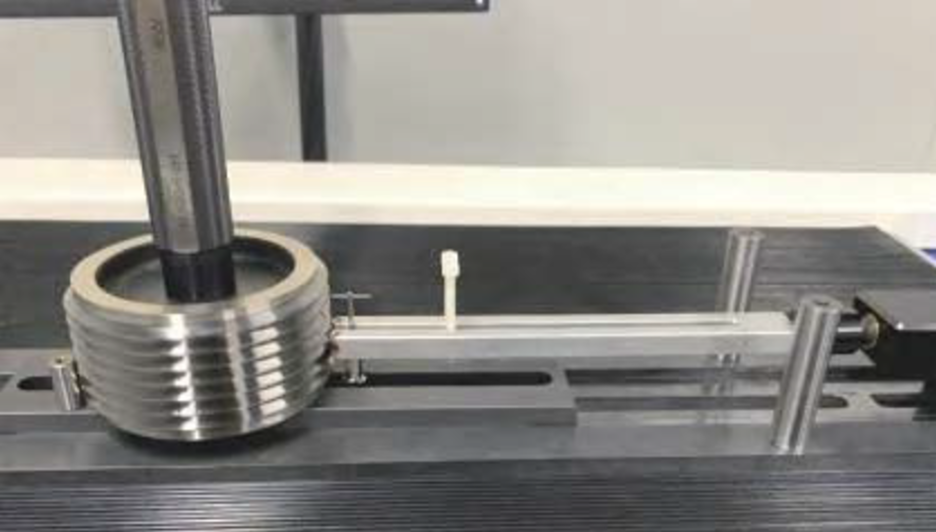

| Применение: | комплексные измерения гладких и резьбовых калибров-пробок и калибров-колец для цилиндрической, конической и трапецеидальной резьбы с оценкой среднего диаметра, максимального и минимального диаметров, шага резьбы и накопленной погрешности шага, угла и половины угла профиля резьбы, отклонения профиля, конусности и других параметров. |
| Номер в ГРСИ РФ: | 97796-26 |
| Добавить в корзину |
| Пределы допускаемой абсолютной погрешности измерений шага резьбы, мкм | ±2 | |
| Пределы допускаемой абсолютной погрешности измерений угла резьбы | ±3' | |
| Диапазон сканирования по оси X, мм | от 0 до 255 | |
| Разрешение, мкм | 0,01 | |
| Минимальный измеряемый шаг резьбы, мм | 0,1 | |
| Электропитание | 220В ± 10%, 50…60 Гц | |
| Относительная влажность воздуха, без конденсата | Не более 85% | |
| Температурный диапазон | 18 – 22°C | |
| Мощность, не более | 500 Вт | |
| TH-25 | TH-35 | TH-45 | TH-55 | TH-65 | ||
|---|---|---|---|---|---|---|
| Диапазон измерений наружных диаметров, мм | от 1 до 255 | от 1 до 355 | от 1 до 455 | от 1 до 555 | от 1 до 655 | |
| Диапазон измерений внутренних диаметров, мм | от 2,5 до 255 | от 2,5 до 355 | от 2,5 до 455 | от 2,5 до 555 | от 2,5 до 655 | |
| Диаметров гладких калибров до 10 мм, мкм | ±(2,0+L/200) | ±(2,0+L/200) | ±(2,0+L/200) | ±(2,0+L/200) | ±(2,0+L/200) | |
| Диаметров гладких калибров св. 10 мм, мкм | ±(2,0+L/200) | ±(2,0+L/200) | ±(2,0+L/200) | ±(2,0+L/200) | ±(2,0+L/200) | |
| Диаметров резьбовых калибров-колец, мкм | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | |
| Диаметров резьбовых калибров-пробок, мкм | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | ±(3,0+L/200) | |
| Габаритные размеры, мм, не более | 1900 × 720 × 950 | 1900 × 720 × 950 | 2100 × 720 × 900 | 2100 × 720 × 900 | 2100 × 720 × 900 | |
| Масса, кг, не более | 1100 | 1100 | 1300 | 1300 | 1300 | |
Полностью автоматическое измерение

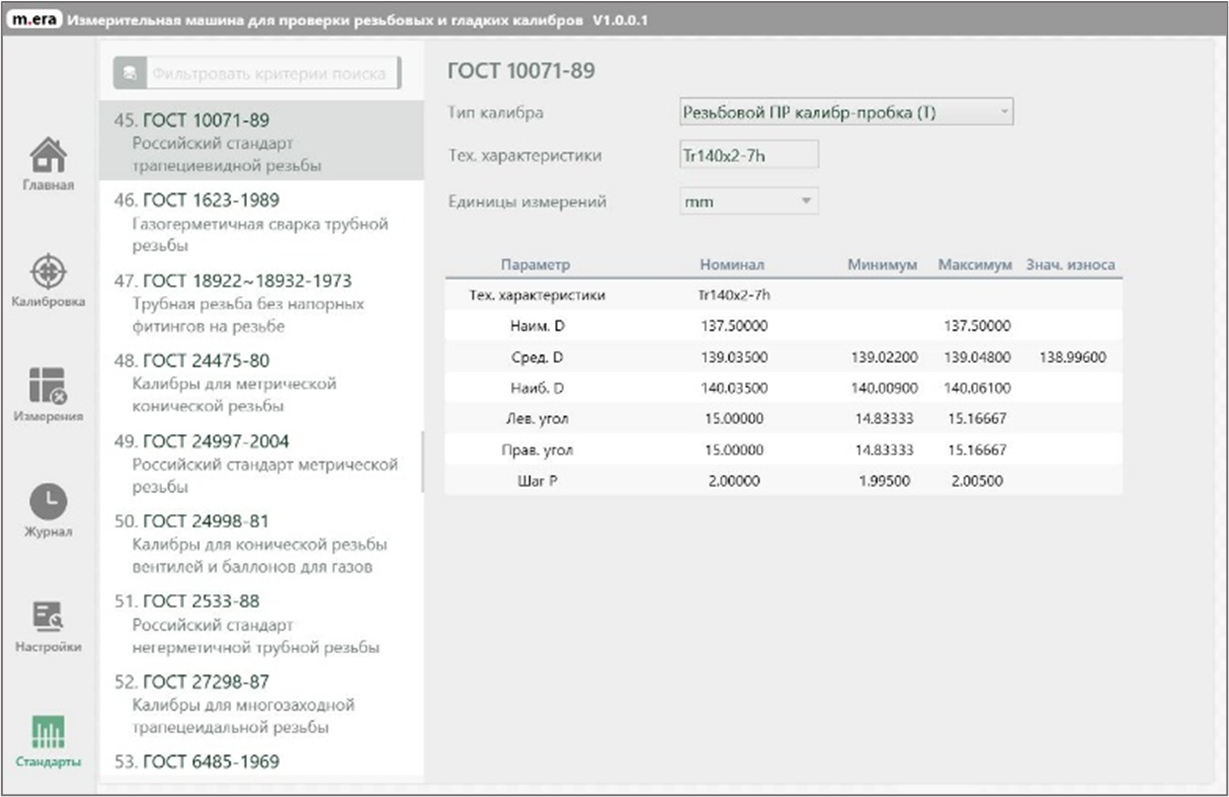

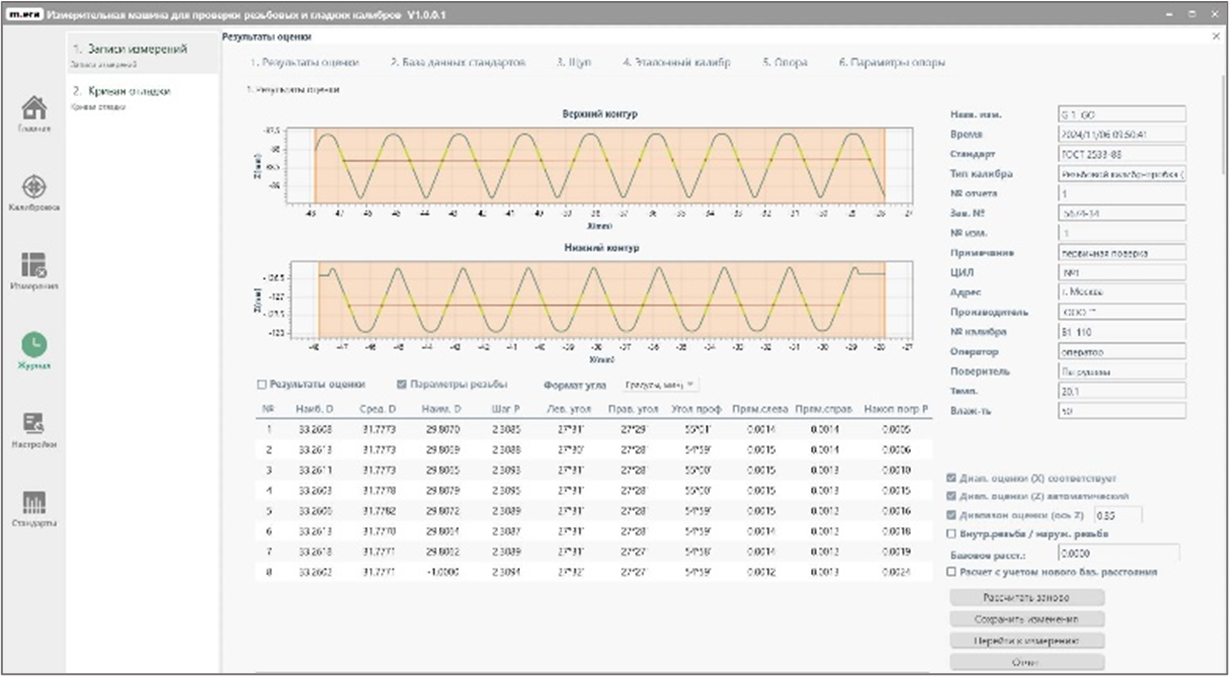

Оценка среднего диаметра резьбы, наименьшего диаметра, наибольшего диаметра, половины угла профиля, полного угла профиля, шага, накопленной погрешности шага, отклонения формы профиля, конусности, соосности и других параметров.
Принадлежности в комплекте
