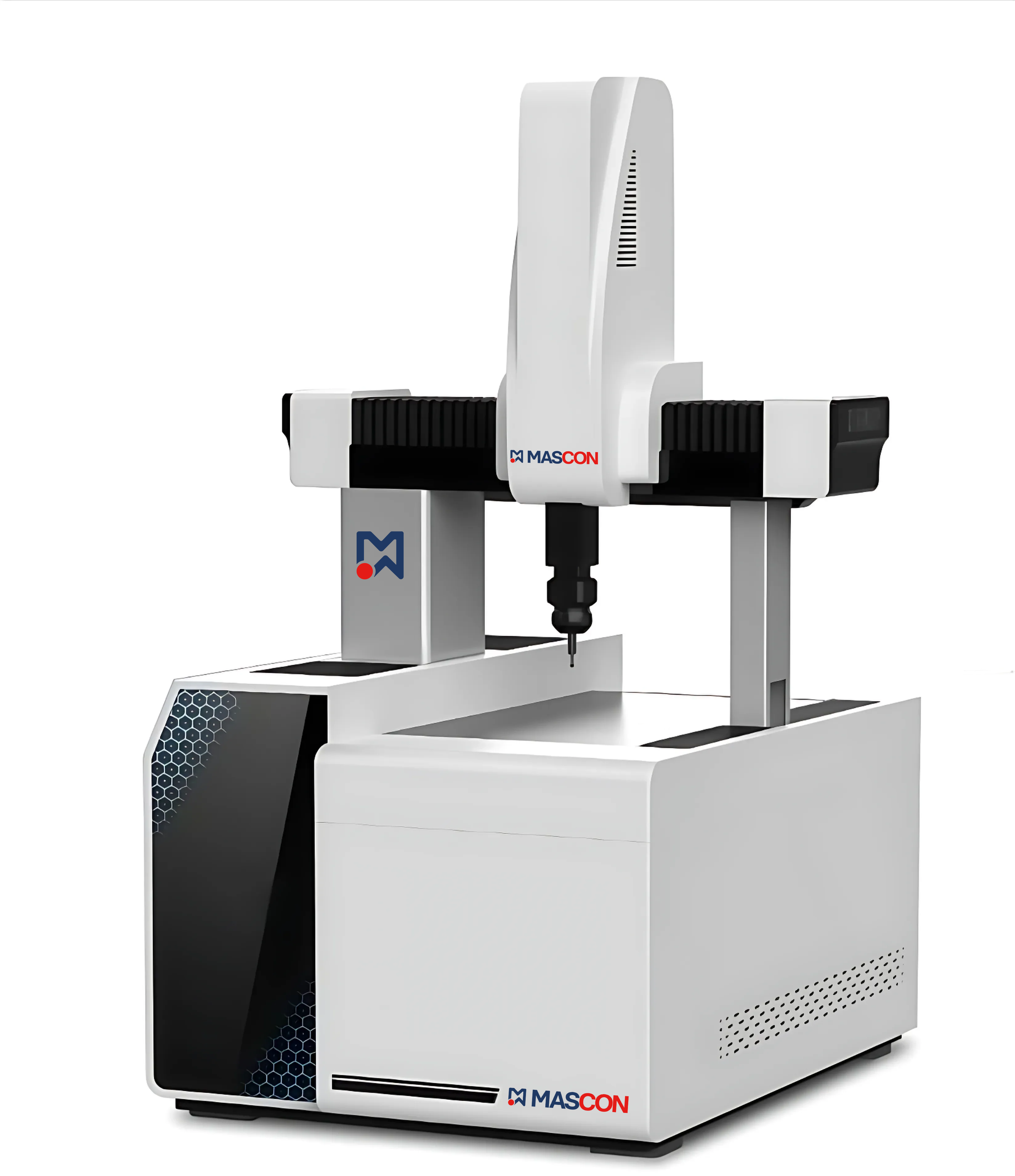

| Тип: | Координатно-измерительные машины |
| Бренд: | MASCON |
| Артикулы: | |
| Описание: |
|
| Применение: | Контроль размеров сложнопрофильных деталей после механической обработки, реверсивный инжиниринг, контроль формы и расположения элементов деталей и изделий. |
| Добавить в корзину |
| Тип конструкции | Портальная | |
| Разрешение измерительных линеек | 0.5 мкм | |
| Тип направляющих | Направляющие качения | |
| Программное обеспечение | QCDMIS / Rational DMIS2 | |
| Подвод сжатого воздуха | Не требуется | |
| Электропитание | 220В ± 10%, 50…60 Гц | |
| Относительная влажность воздуха, без конденсата | 20…70 % | |
| Температурный диапазон | 15 – 35 °C | |
| Допускаемое изменение температуры | 3.0 °C/24 часа, 1 °C/1 час | |
| Модель | Описание | Ось A | Ось B | Шаг | Ближайший конструктивный аналог (КНР) |
|---|---|---|---|---|---|
| MH20i | Измерительная головка с ручным шаговым механизмом смены угловых положений, с интерфейсом для модуля TP20 | От 0° до 90° | ±180° | 15° | CZ20i |
| PH10T | Измерительная головка с автоматическим шаговым механизмом смены угловых положений, с интерфейсом для установки модулей TP2, TP6, TP20 или TP200 | От 0° до 105° | От 0° до ±180° | 7.5° | CZ10T |
| PH10M | Измерительная головка с автоматическим шаговым механизмом смены угловых положений, имеет автоматическое стыковочное соединение для контактных и бесконтактных сканирующих датчиков Renishaw | От 0° до 105° | От 0° до ±180° | 7.5° | CZ10M |
| Модель | Параметр | Значение | Ближайший конструктивный аналог (КНР) |
|---|---|---|---|
| TP20 | Режим работы | Предназначен для контактных триггерных измерений | CF20 |
| Крепление датчика | Монтируется в резьбовое соединение M8 головки или через адаптер PAA с автоматическим стыковочным соединением | ||
| Тип магазина | Renishaw MCR20 или аналог | ||
| Крепление щупа | Резьба M2 | ||
| SP25M | Режим работы | Предназначен для сканирования и контактных триггерных измерений | SC30 |
| Крепление датчика | Мультиконтактное автоматическое стыковочное соединение: совместимо с PH10M, PH10MQ PLUS и PH6M - можно устанавливать на удлинители с автоматическим стыковочным соединением | ||
| Тип магазина | Renishaw FCR25 или аналог | ||
| Крепление щупа | Резьба M3 |
| Артикул | Диапазон измерений, мм | Изм. головка | Датчик | Масса детали, кг | Габаритные размеры КИМ, мм | Масса КИМ, кг | Точность MPEE, мкм | Точность MPEP, мкм | Точность MPETHP, мкм | Наличие | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| W Plus-433-CZ10M-SC30 | 300х400х280 | CZ10M | SC30 | 80 | 1100х1300х2100 | 480 | ±(1.9+L/300)** ±(1.9+L/200)*** | ±2.1 | ±2.3/45 с | Под заказ | В корзину |
| W Plus-433-CZ10T-CF20 | 300х400х280 | CZ10T | CF20 | 80 | 1100х1300х2100 | 480 | ±(3.1+L/300)** ±(3.1+L/200)*** | ±3.1 | - | Под заказ | В корзину |
| W Plus-433-CZ20i-CF20 | 300х400х280 | CZ20i | CF20 | 80 | 1100х1300х2100 | 480 | ±(3.1+L/300)** ±(3.1+L/200)*** | ±3.1 | - | Под заказ | В корзину |
| W Plus-433-MH20i-TP20 | 300х400х280 | MH20i | TP20 | 80 | 1100х1300х2100 | 480 | ±(2.9+L/300)** ±(2.9+L/200)*** | ±2.9 | - | Под заказ | В корзину |
| W Plus-433-PH10M-SP25M | 300х400х280 | PH10M | SP25M | 80 | 1100х1300х2100 | 480 | ±(1.9+L/300)** ±(1.9+L/200)*** | ±1.9 | ±2.3/45 с | Под заказ | В корзину |
| W Plus-433-PH10T-TP20 | 300х400х280 | PH10T | TP20 | 80 | 1100х1300х2100 | 480 | ±(2.9+L/300)** ±(2.9+L/200)*** | ±2.9 | - | Под заказ | В корзину |
| W Plus-544-CZ10M-SC30 | 400х500х370* | CZ10M | SC30 | 100 | 1200х1400х2300 | 580 | ±(2.0+L/300)** ±(2.0+L/200)*** | ±2.0 | ±2.3/45 с | Под заказ | В корзину |
| W Plus-544-CZ10T-CF20 | 400х500х370* | CZ10T | CF20 | 100 | 1200х1400х2300 | 580 | ±(3.2+L/300)** ±(3.2+L/200)*** | ±3.2 | - | Под заказ | В корзину |
| W Plus-544-CZ20i-CF20 | 400х500х370* | CZ20i | CF20 | 100 | 1200х1400х2300 | 580 | ±(3.2+L/300)** ±(3.2+L/200)*** | ±3.2 | - | Под заказ | В корзину |
| W Plus-544-MH20i-TP20 | 400х500х370* | MH20i | TP20 | 100 | 1200х1400х2300 | 580 | ±(3.0+L/300)** ±(3.0+L/200)*** | ±3.0 | - | Под заказ | В корзину |
| W Plus-544-PH10M-SP25M | 400х500х370* | PH10M | SP25M | 100 | 1200х1400х2300 | 580 | ±(2.0+L/300)** ±(2.0+L/200)*** | ±2.0 | ±2.3/45 с | Под заказ | В корзину |
| W Plus-544-PH10T-TP20 | 400х500х370* | PH10T | TP20 | 100 | 1200х1400х2300 | 580 | ±(3.0+L/300)** ±(3.0+L/200)*** | ±3.0 | - | Под заказ | В корзину |
| W Plus-654-CZ10M-SC30 | 500х600х370* | CZ10M | SC30 | 120 | 1400х1700х2350 | 700 | ±(2.4+L/300)** ±(2.4+L/200)*** | ±2.4 | 2.5/45 с | Под заказ | В корзину |
| W Plus-654-CZ10T-CF20 | 500х600х370* | CZ10T | CF20 | 120 | 1400х1700х2350 | 700 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W Plus-654-CZ20i-CF20 | 500х600х370* | CZ20i | CF20 | 120 | 1400х1700х2350 | 700 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W Plus-654-MH20i-TP20 | 500х600х370* | MH20i | TP20 | 120 | 1400х1700х2350 | 700 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W Plus-654-PH10M-SP25M | 500х600х370* | PH10M | SP25M | 120 | 1400х1700х2350 | 700 | ±(2.4+L/300)** ±(2.4+L/200)*** | ±2.4 | 2.5/45 с | Под заказ | В корзину |
| W Plus-654-PH10T-TP20 | 500х600х370* | PH10T | TP20 | 120 | 1400х1700х2350 | 700 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-433-CZ10M-SC30 | 300х400х280 | CZ10M | SC30 | 80 | 1100х1300х2100 | 480 | ±(2.2+L/300)** ±(2.2+L/200)*** | ±2.2 | ±2.5/45 с | Под заказ | В корзину |
| W-433-CZ10T-CF20 | 300х400х280 | CZ10T | CF20 | 80 | 1100х1300х2100 | 480 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-433-CZ20i-CF20 | 300х400х280 | CZ20i | CF20 | 80 | 1100х1300х2100 | 480 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-433-MH20i-TP20 | 300х400х280 | MH20i | TP20 | 80 | 1100х1300х2100 | 480 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-433-PH10M-SP25M | 300х400х280 | PH10M | SP25M | 80 | 1100х1300х2100 | 480 | ±(2.2+L/300)** ±(2.2+L/200)*** | ±2.2 | ±2.5/45 с | Под заказ | В корзину |
| W-433-PH10T-TP20 | 300х400х280 | PH10T | TP20 | 80 | 1100х1300х2100 | 480 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-544-CZ10M-SC30 | 400х500х370* | CZ10M | SC30 | 100 | 1200х1400х2300 | 580 | ±(2.5+L/300)** ±(2.5+L/200)*** | ±2.7 | 2.5/45 с | Под заказ | В корзину |
| W-544-CZ10T-CF20 | 400х500х370* | CZ10T | CF20 | 100 | 1200х1400х2300 | 580 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-544-CZ20i-CF20 | 400х500х370* | CZ20i | CF20 | 100 | 1200х1400х2300 | 580 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-544-MH20i-TP20 | 400х500х370* | MH20i | TP20 | 100 | 1200х1400х2300 | 580 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-544-PH10M-SP25M | 400х500х370* | PH10M | SP25M | 100 | 1200х1400х2300 | 580 | ±(2.5+L/300)** ±(2.5+L/200)*** | ±2.5 | 2.5/45 с | Под заказ | В корзину |
| W-544-PH10T-TP20 | 400х500х370* | PH10T | TP20 | 100 | 1200х1400х2300 | 580 | ±(3.5+L/300)** ±(3.5+L/200)*** | ±3.5 | - | Под заказ | В корзину |
| W-654-CZ10M-SC30 | 500х600х370* | CZ10M | SC30 | 120 | 1400х1700х2350 | 700 | ±(2.7+L/300)** ±(2.7+L/200)*** | ±2.7 | ±2.7/45 с | Под заказ | В корзину |
| W-654-CZ10T-CF20 | 500х600х370* | CZ10T | CF20 | 120 | 1400х1700х2350 | 700 | ±(4.5+L/300)** ±(4.5+L/200)*** | ±4.5 | - | Под заказ | В корзину |
| W-654-CZ20i-CF20 | 500х600х370* | CZ20i | CF20 | 120 | 1400х1700х2350 | 700 | ±(4.5+L/300)** ±(4.5+L/200)*** | ±4.5 | - | Под заказ | В корзину |
| W-654-MH20i-TP20 | 500х600х370* | MH20i | TP20 | 120 | 1400х1700х2350 | 700 | ±(4.5+L/300)** ±(4.5+L/200)*** | ±4.5 | - | Под заказ | В корзину |
| W-654-PH10M-SP25M | 500х600х370* | PH10M | SP25M | 120 | 1400х1700х2350 | 700 | ±(2.7+L/300)** ±(2.7+L/200)*** | ±2.7 | ±2.7/45 с | Под заказ | В корзину |
| W-654-PH10T-TP20 | 500х600х370* | PH10T | TP20 | 120 | 1400х1700х2350 | 700 | ±(4.5+L/300)** ±(4.5+L/200)*** | ±4.5 | - | Под заказ | В корзину |
Базовая комплектация
