Главная Координатно-измерительные машины ВЫСОКОТОЧНАЯ КООРДИНАТНО-ИЗМЕРИТЕЛЬНАЯ МАШИНА С ЧПУ MASCON EXPERT

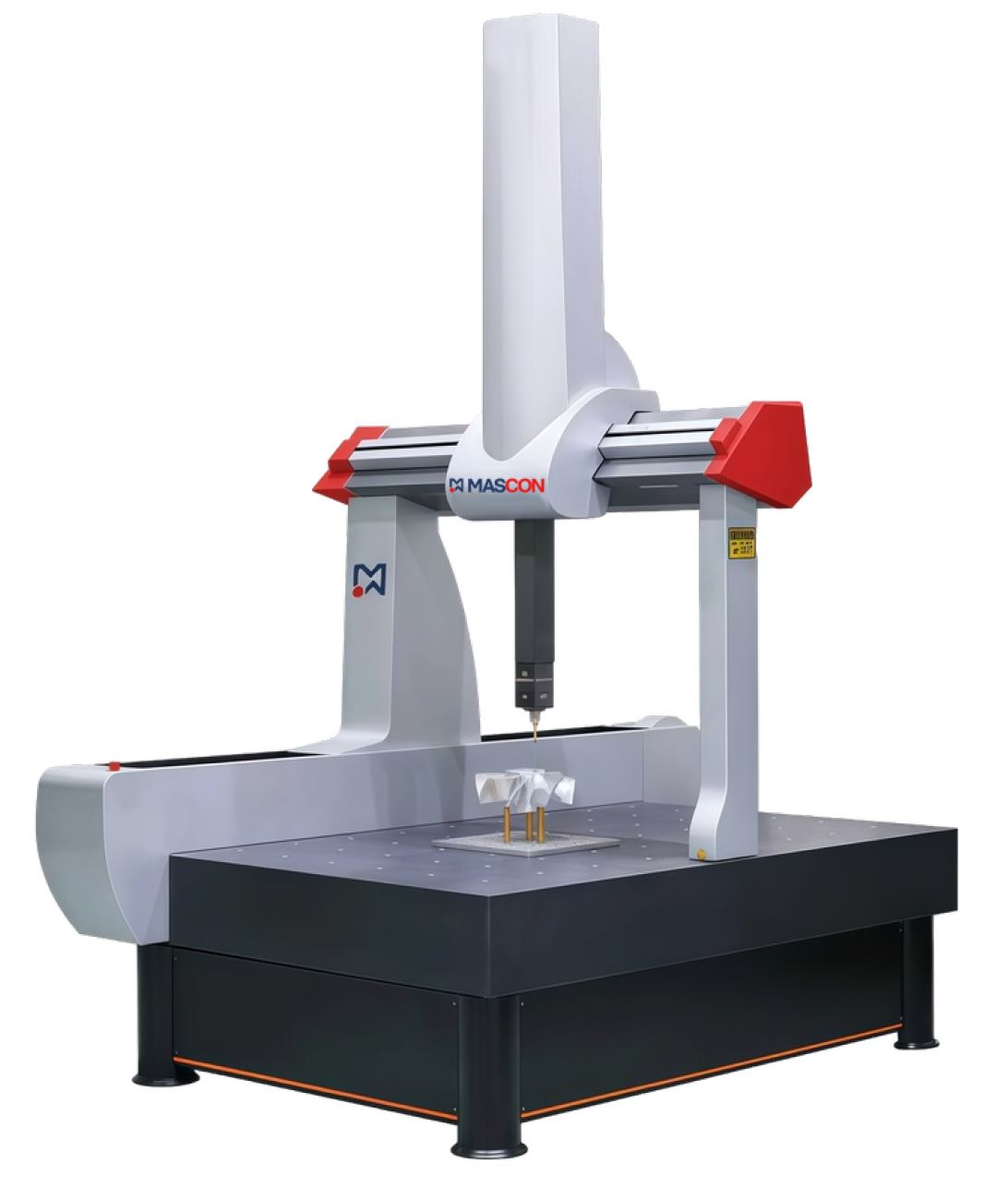

ВЫСОКОТОЧНАЯ КООРДИНАТНО-ИЗМЕРИТЕЛЬНАЯ МАШИНА С ЧПУ MASCON EXPERT

ВЫСОКОТОЧНАЯ КООРДИНАТНО-ИЗМЕРИТЕЛЬНАЯ МАШИНА С ЧПУ MASCON EXPERT
Тип: Координатно-измерительные машины
Бренд: MASCON
Артикулы:
E-686-PH10M-SP25M, E-6106-PH10M-SP25M, E-8106-PH10M-SP25M, E-8126-PH10M-SP25M, E-8156-PH10M-SP25M, E-9128-PH10M-SP25M, E-10126-PH10M-SP25M, E-10128-PH10M-SP25M, E-10158-PH10M-SP25M, E-10208-PH10M-SP25M, E-121510-PH10M-SP25M, E-122010-PH10M-SP25M, E-152010-PH10M-SP25M, E-152512-PH10M-SP25M, E-153010-PH10M-SP25M, E-153512-PH10M-SP25M, E-152515-PH10M-SP25M, E-153015-PH10M-SP25M, E-163515-PH10M-SP25M, E-182510-PH10M-SP25M, E-203015-PH10M-SP25M, E-204015-PH10M-SP25M
Описание:

Высокоточные координатно измерительные машины MASCON EXPERT – для контроля деталей малых, средних и больших габаритов. Приоритетное решение для измерительных задач, требующих наивысшей точности.
Применение: Контроль размеров сложнопрофильных деталей после механической обработки, реверсивный инжиниринг, контроль формы и расположения элементов деталей и изделий.
Добавить в корзину
Модельный ряд и комплектации

Общие характеристики

Тип конструкции Портальная
Разрешение измерительных линеек 0.1 мкм
Тип направляющих Пневматические опоры на каждой оси
Программное обеспечение Rational DMIS
Подвод сжатого воздуха Требуемое давление 0.55-1.0 МПа,
расход не менее 150 л/мин
Электропитание 220В ± 10%, 50…60 Гц
Относительная влажность воздуха, без конденсата 20…70 %
Температурный диапазон 18 – 22 °C
Допускаемое изменение температуры 1.0 °C/24 часа, 0.5 °C/1 час
Измерительные головки
Модель Описание Ось A Ось B Шаг Масса
PH10M Измерительная головка с автоматическим шаговым механизмом смены угловых положений, имеет автоматическое стыковочное соединение для контактных и бесконтактных сканирующих датчиков Renishaw От 0° до 105° От 0° до ±180° 7.5° 645 г
Датчики
Модель Параметр Значение
SP25M Режим работы Предназначен для сканирования и контактных триггерных измерений
Крепление датчика Мультиконтактное автоматическое стыковочное соединение: совместимо с PH10M, PH10MQ PLUS и PH6M - можно устанавливать на удлинители с автоматическим стыковочным соединением
Тип магазина Renishaw FCR25 или аналог
Крепление щупа Резьба M3

Модельный ряд

Артикул Диапазон измерений, мм Изм. головка Датчик Масса детали, кг Габаритные размеры КИМ, мм Масса КИМ, кг Точность MPEE, мкм Точность MPEP, мкм Точность MPETHP, мкм Наличие
E-10126-PH10M-SP25M 1000x1200x600 PH10M SP25M 1800 1690x2370x2790 2520 ±(1.2+L/400) ±1.2 ±2.2/45 с Под заказ В корзину
E-10128-PH10M-SP25M 1000x1200x800 PH10M SP25M 1800 1690x2370x3150 2560 ±(1.2+L/400) ±1.2 ±2.5/45 с Под заказ В корзину
E-10158-PH10M-SP25M 1000x1500x800 PH10M SP25M 1800 1690x2670x3150 2950 ±(1.2+L/400) ±1.2 ±2.5/45 с Под заказ В корзину
E-10208-PH10M-SP25M 1000x2000x800 PH10M SP25M 1800 1690x3270x2920 3500 ±(1.2+L/400) ±1.2 ±2.5/45 с Под заказ В корзину
E-121510-PH10M-SP25M 1200x1500x1000 PH10M SP25M 2000 1890x2750x3330 3370 ±(1.5+L/400) ±1.5 ±2.7/56 с Под заказ В корзину
E-122010-PH10M-SP25M 1200x2000x1000 PH10M SP25M 2000 1890x3350x3330 4000 ±(1.7+L/400) ±1.7 ±2.7/56 с Под заказ В корзину
E-152010-PH10M-SP25M 1500x2000x1000 PH10M SP25M 3000 2190x3350x3370 5020 ±(2.3+L/400) ±2.3 ±2.7/56 с Под заказ В корзину
E-152512-PH10M-SP25M 1500x2500x1200 PH10M SP25M 3000 2190x3850x3870 6750 ±(2.3+L/400) ±2.3 ±2.7/56 с Под заказ В корзину
E-152515-PH10M-SP25M 1500x2500x1500 PH10M SP25M 3000 2190x3980x4450 6850 ±(3.0+L/400) ±3.0 ±3.5/60 с Под заказ В корзину
E-153010-PH10M-SP25M 1500x3000x1000 PH10M SP25M 3000 2260x4280x3420 8250 ±(2.7+L/400) ±2.7 ±2.7/56 с Под заказ В корзину
E-153015-PH10M-SP25M 1500x3000x1500 PH10M SP25M 3000 2260x4410x4470 8520 ±(3.0+L/400) ±3.0 ±3.5/60 с Под заказ В корзину
E-153512-PH10M-SP25M 1500x3500x1200 PH10M SP25M 3000 2260x4780x3890 9350 ±(2.7+L/400) ±2.7 ±3.0/60 с Под заказ В корзину
E-163515-PH10M-SP25M 1600x3500x1500 PH10M SP25M 3000 2360x4910x4470 10100 ±(3.0+L/400) ±3.0 ±3.5/60 с Под заказ В корзину
E-182510-PH10M-SP25M 1800x2500x1000 PH10M SP25M 3000 2560x3980x3400 8490 ±(3.0+L/400) ±3.0 ±3.5/60 с Под заказ В корзину
E-203015-PH10M-SP25M 2000x3000x1500 PH10M SP25M 3000 2760x4610x4470 11500 ±(3.0+L/400) ±3.0 ±3.5/60 с Под заказ В корзину
E-204015-PH10M-SP25M 2000x4000x1500 PH10M SP25M 3000 2760x5670x4470 13820 ±(3.0+L/400) ±3.0 ±3.5/60 с Под заказ В корзину
E-6106-PH10M-SP25M 600x1000x600 PH10M SP25M 700 1290x2170x2790 1750 ±(1.0+L/400) ±1.0 ±2.0/45 с Под заказ В корзину
E-686-PH10M-SP25M 600x800x600 PH10M SP25M 700 1290x1970x2790 1560 ±(1.0+L/400) ±1.0 ±2.0/45 с Под заказ В корзину
E-8106-PH10M-SP25M 800x1000x600 PH10M SP25M 1000 1490x2170x2790 1980 ±(1.0+L/400) ±1.0 ±2.0/45 с Под заказ В корзину
E-8126-PH10M-SP25M 800x1200x600 PH10M SP25M 1000 1490x2370x2790 2300 ±(1.0+L/400) ±1.0 ±2.0/45 с Под заказ В корзину
E-8156-PH10M-SP25M 800x1500x600 PH10M SP25M 1000 1490x2670x2790 2650 ±(1.0+L/400) ±1.0 ±2.0/45 с Под заказ В корзину
E-9128-PH10M-SP25M 900x1200x800 PH10M SP25M 1800 1590x2370x3150 2380 ±(1.0+L/400) ±1.0 ±2.2/45 с Под заказ В корзину

Комплектация

Базовая комплектация

  • Машина координатно-измерительная портальная с измерительной головкой Renishaw и измерительным датчиком
  • Контактный щуп
  • Калибровочная сфера
  • Рабочая станция с ПО RationalDMIS

Дополнительные опции (рекомендованные)

Код Наименование
DM-CR25-3-L Универсальный модульный магазин, 3 слота, на ножке
В корзину
DM-CR25-6-L Универсальный модульный магазин, 6 слотов, на ножке
В корзину
DM-CR25-6-SB600 Универсальный модульный магазин, 6 слотов, на стойке тип B
В корзину
A-2237-1302 Держатель щупа Renishaw SH25-2 для SM25
В корзину
Переходник M3 на M2, длина 5 мм A-5004-7592 Переходник M3 на M2, длина 5 мм
В корзину
Удлинитель для щупов 40 мм, М2 A-5004-7611 Удлинитель для щупов 40 мм, М2
В корзину
A-5004-5131 Базовый набор щупов, 12 элементов, М2
В корзину
A-5000-0001 Расширенный набор щупов, 69 элементов, М2
В корзину
GRAFEN1 Модуль для управления качеством «Графен», позволяющий сформировать файл коррекции и передать его на обрабатывающий станок
В корзину
Комплект оснастки для фиксации объектов измерения (105 элементов) DM-FIX-LS Комплект оснастки для фиксации объектов измерения (105 элементов)
В корзину
CMM_DM-Plate1530 Модульная установочная плита 150х300 мм
В корзину
