RationalVue – это метрологическое программное обеспечение для трехмерных бесконтактных и мультисенсорных комплексных измерений, которое значительно расширяет сферу применения видеоизмерительных систем, делая их подходящими для использования в различных областях применение: производство пресс-форм, механическая обработка деталей, прецизионное производство, производство автомобильных деталей, штампованных деталей, деталей для аэрокосмической промышленности, пластиковых и резиновых изделий, комплектующих мобильных телефонов и электронных компонентов, полупроводников, сенсорных и ЖК экранов, медицинских изделий, режущего инструмента и других сферах.

Пользовательский интерфейс позволяет использовать простые операции перетаскивания для создания программ контроля деталей. Модульная система интерфейса ПО исключает сложные многоуровневые меню и выпадающие окна. Большинство функций доступны за 1-2 клика. Простая модификация программы измерений для быстрого изменения освещения, увеличения, фокусировки, последовательности измерений.

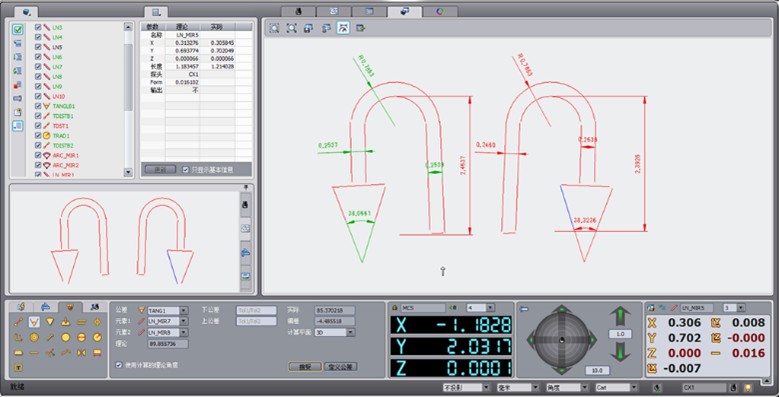

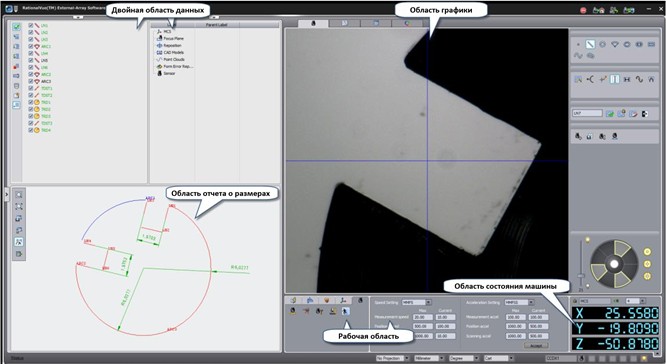

Программный пакет RationalVue, основанный на измерениях САПР, удобно и быстро управляется мышью.
Двойная область данных: хранение данных измерений, построения и оценки, а также программ, допусков, систем координат и т. д.
Область графики: просмотр заготовок, перемещения машины, измерения и вывод данных.
Область состояния машины: перемещения машины, отображение положения, просмотр данных о деталях и их форме.
Рабочая область: построение датчика, его калибровка, построение координат, конструирование деталей, оценка допусков и т. д.
Область отчета о размерах: отчёт о размерах, графический отчёт и навигация машины.

Процесс программирования измерительных операций сводится к разложению измеряемой детали на простые геометрические элементы, их контроль, оценку и анализ полученных результатов.

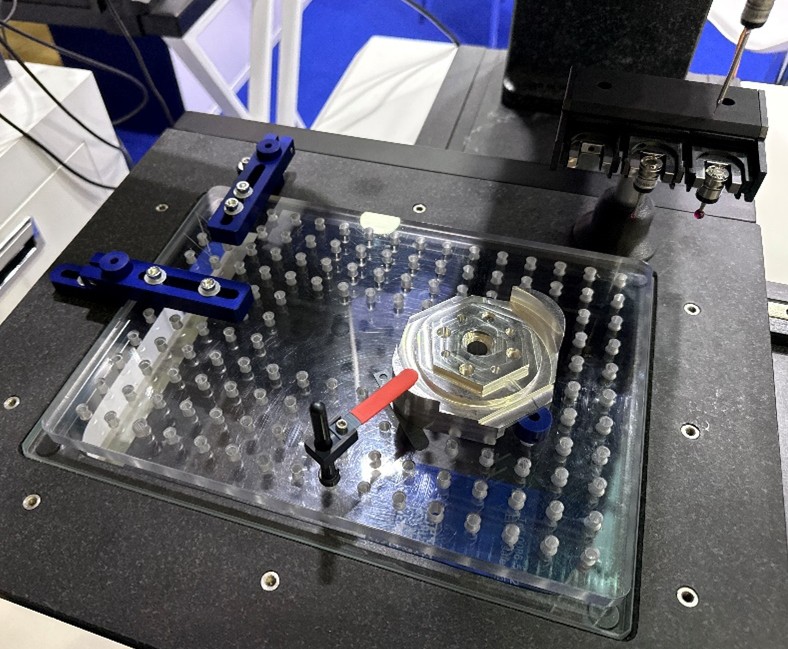

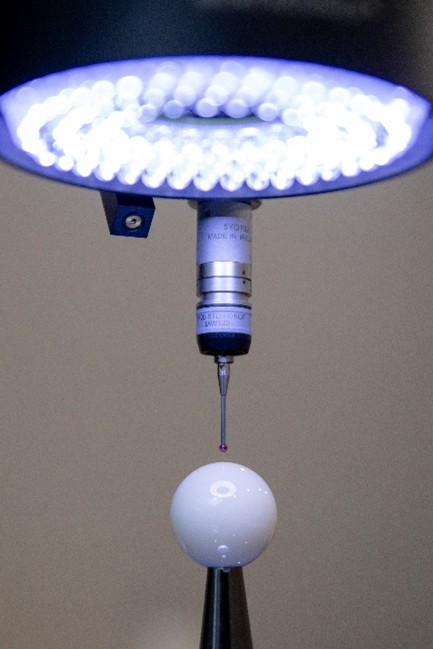

Программное обеспечение RationaVue исключает необходимость перехода на другое программное обеспечение или в новый интерфейс при необходимости использования нового датчика, т.к. обладает широкими возможностями работы с датчиками различного типа с поддержкой единой системы координат.

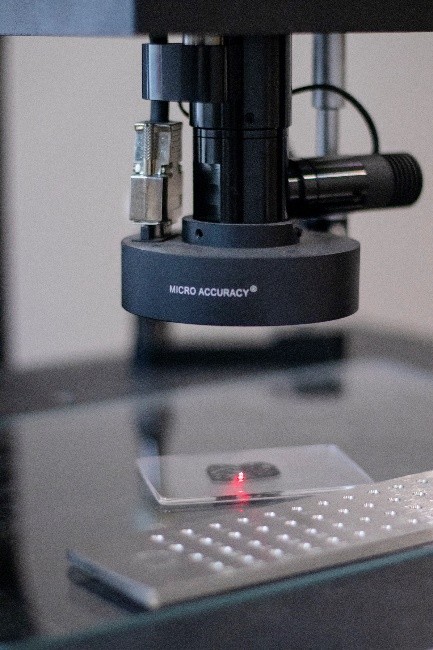

Оптические измерения, измерения контактным или конфокальным датчиком, лазерное сканирование, задание системы координат, регулировка кратности увеличения, настройка освещения, CAD-модель, автоматическое выравнивание, построение элементов, расчет допусков и вывод отчетов – все это может быть включено в одну программу контроля одновременно и настроено для выполнения в ЧПУ режиме. Последовательность действий может быть свободно изменена.

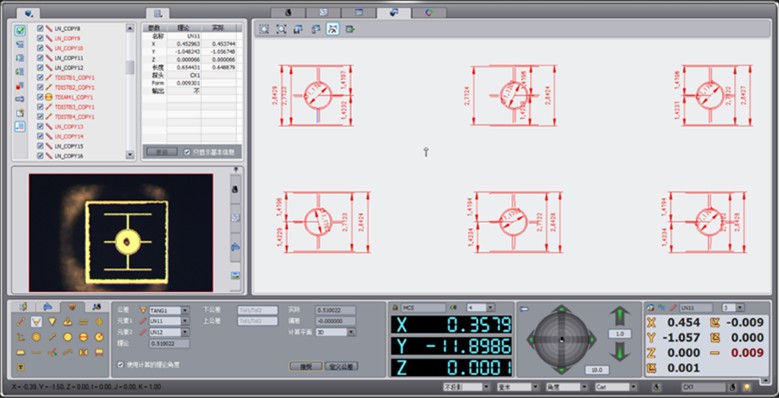

Доступна поддержка копирования программ – эта функция позволяет сделать горизонтальное и поворотное копирование системы координат единичных и множества элементов и их допусков, что значительно повышает эффективность редактирования программы. RationalVue также позволяет реализовать функцию зеркального отображения программ, что также повышает эффективность редактирования программ.

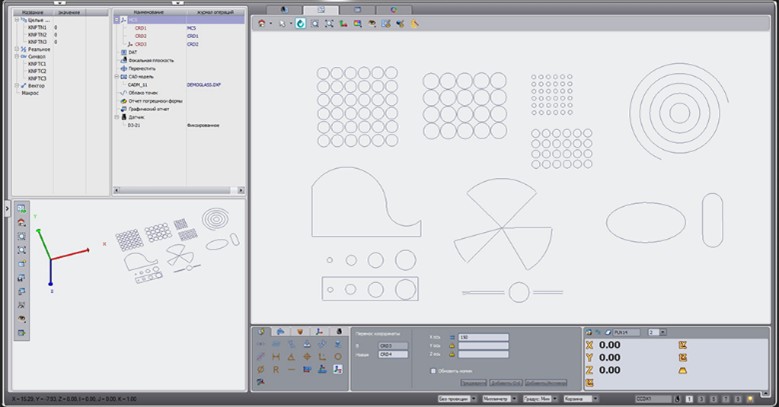

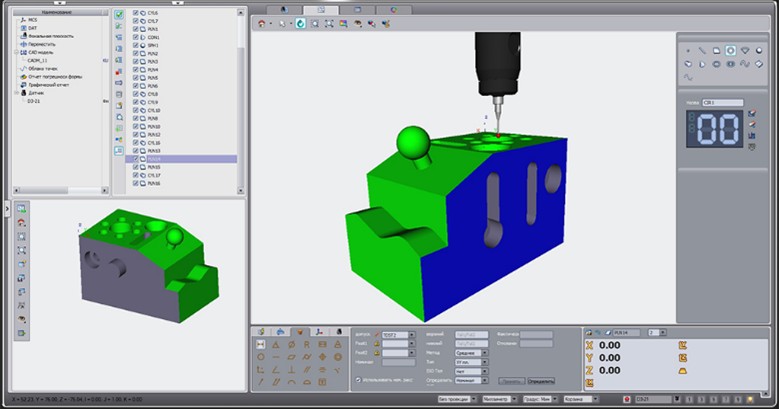

RationalVue поддерживает импорта моделей в форматах IGES, STEP и DXF. CAD-модели используются для выполнения измерений, сравнения фактических значений с номинальными, а также офлайн-программирования.

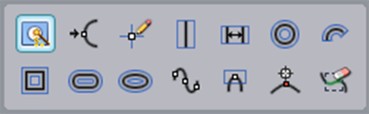

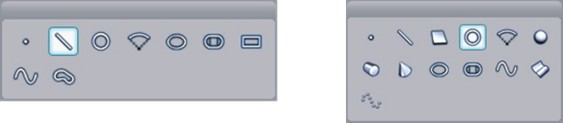

Реальное трехмерное представление CAD-модели и автоматическое распознавание элементов (точек, линий, окружностей, дуг, плоскостей, цилиндров, конусов, сфер, кривых и поверхностей), без необходимости ручного ввода, упрощают процесс создания программы измерений.

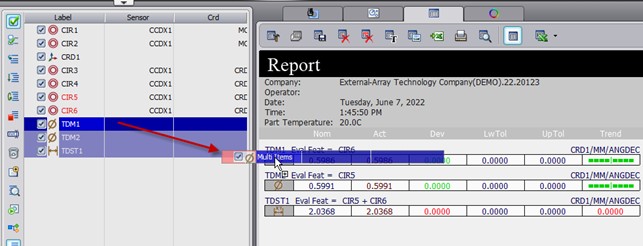

Разнообразные форматы отчетов, такие как PDF, Excel, TXT, HTML, DMO (стандартный формат DMIS), изображения и т.д.
Аннотации размеров и допусков: расстояние, угол, радиус, диаметр, круглость, прямолинейность, положение, метка базового элемента, а цвет указывает на соответствие или выход за пределы допуска.
Графическое отображение погрешности формы: установка верхней и нижней зон допуска, цветовое графическое отображение тенденций, отображение максимума и минимума, отображение отклонений.

Поддерживает тринадцать основных мировых языков, включая русский.
