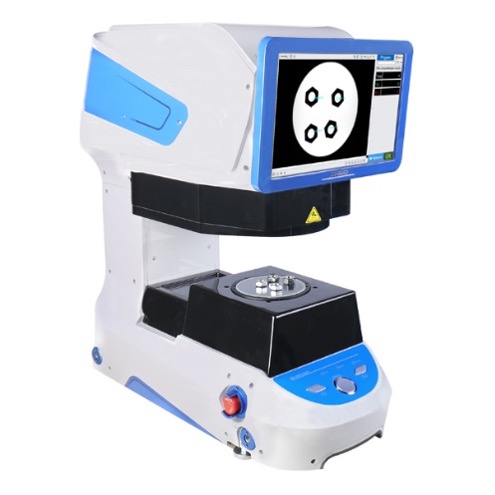

| Тип: | Видеоизмерительные машины и оптические приборы |
| Бренд: | ACCUD |
| Артикулы: | |
| Описание: |
|
| Дополнительно: | <p>Двусторонний телецентрический объектив обеспечивает измерения без перспективных искажений, независимо от положения детали в пределах глубины резкости.</p> |
| Применение: | Контроль геометрии небольших изделий при серийном производстве. |
| Добавить в корзину |
| Камера | Две черно-белые CMOS-камеры, 1 дюйм, 20 Мп | |
| Объектив | Двусторонний телецентрический объектив | |
| Подсветка | Проходящая: подсветка снизу сквозь стекло стола | |
| Отраженная: кольцевая подсветка сверху | ||
| Коаксиальная: вертикальная подсветка через объектив (опционально) | ||
| Макс. нагрузка на столик | 5 кг | |
| Электропитание | 100–240 В | |
| Рабочие условия эксплуатации | Температура: 0–40°С | |
| Влажность: 30–80% (без конденсата) | ||
| Дискретность отсчета | 0.1 мкм | |
| QVM1010 | QVM2020 | QVM3020 | ||
|---|---|---|---|---|
| Диапазон измерения в малом поле зрения (оси X и Y), мм | 26x18 | 126x117 | 226x117 | |
| Диапазон измерения в большом поле зрения (оси X и Y), мм | Ø100 | 200x200 | 300x200 | |
| Малое поле зрения, мм | 26x18 | 26x18 | 26x18 | |
| Большое поле зрения, мм | Ø100 | Ø100 | Ø100 | |
| Повторяемость в малом поле зрения, мкм | ±0.5 | ±0.5 | ±0.5 | |
| Повторяемость в большом поле зрения, мкм | ±1 | ±1 | ±1 | |
| Предел допускаемой погрешности* в малом поле зрения | При измерении в поле зрения объектива | ±2 | ±2 | ±2 |
| При измерении с перемещением стола | - | ±(2 + L/50) | ±(2 + L/50) | |
| Предел допускаемой погрешности* в большом поле зрения | При измерении в поле зрения объектива | ±4 | ±4 | ±4 |
| При измерении с перемещением стола | - | ±(4 + L/50) | ±(4 + L/50) | |
| Габариты, мм | 625x309x650 | 625x402x650 | 625x510x650 | |
| Масса, кг | 33 | 45 | 50 | |
Принадлежности в комплекте
