Видеоизмерительная машина с ЧПУ VM-CNC

Тип:	Видеоизмерительные машины и оптические приборы
Бренд:	ACCUD
Артикулы:	VMЗ00CNC, VM400CNC, VM500CNC
Описание:	Автоматизируйте измерения! Гранитная основа, автоподсветка, автофокус и ЧПУ-перемещение столика гарантируют высочайшую повторяемость и скорость при контроле серийных партий. Минимизируйте влияние оператора. Предметный столик может перемещаться автоматически Подсветка может меняться автоматически в соответствии с программой Автофокусировка Гранитный предметный столик и стойка
Применение:	Серийный контроль прецизионных деталей (авто, авиа), сложных контуров, шаблонов и оснастки.

Модельный ряд и комплектации

Общие характеристики

Расстояние хода по оси Z (со шкалой)		200 мм (автоматически)
Способ перемещения предметного столика		Автоматически
Дискретность линейной шкалы (оси X/Y/Z)		1 мкм
Точность (оси X/Y)		(2.2 + L/200) мкм, где L – длина измерения, мм
Повторяемость		2 мкм
Увеличение объектива		0.7Х-4.5Х
Камера		Цветная CCD-матрица, 2 Мп
Подсветка	Контурная подсветка: светодиодная, регулировка яркости
		Освещение поверхности: светодиодное (8 секций), регулировка яркости

Модельный ряд

Артикул	Диапазон измерений (оси Х/У), мм	Макс. нагрузка на стеклянный предметный столик, кг	Габаритные размеры, не более	Масса, не более	Наличие
VM400CNC	500х400 мм	25 кг	710x910x1710 мм	400 кг	Под заказ	В корзину
VM500CNC	300х200 м	20 кг	860x1190x1710 мм	500 кг	Под заказ	В корзину
VMЗ00CNC	400х300 мм	20 кг	710x990x1710 мм	320 кг	Под заказ	В корзину

Комплектация

Принадлежности в комплекте

Машина видеоизмерительная
Калибровочный блок
Программное обеспечение с USВ-ключом
Автоматизированное рабочее место

Дополнительные принадлежности

Код	Наименование
VM-OB05X	Окуляр 0.5X	В корзину
VM-OB2X	Окуляр 2X	В корзину
Coaxial light	Коаксиальная подсветка с регулировкой яркости	В корзину
AutoZoom	Моторизированный автоматический зум	В корзину
VM-MCP*	Контактный датчик Renishaw MCP	В корзину
PH6+TP20*	Контактный датчик, Renishaw TP20, с головкой PH6	В корзину
A-1371-0270	Контактный триггерный модуль Renishaw со стандартным усилием срабатывания	В корзину
A-5004-5131	Базовый набор щупов, 12 элементов, М2	В корзину

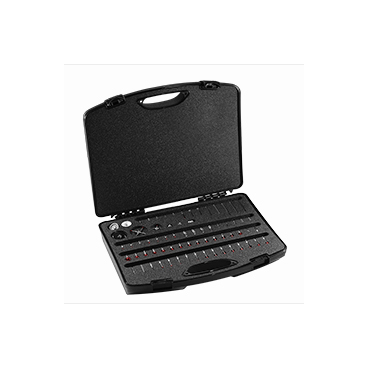

A-5000-0001*	Расширенный набор щупов Renishaw, 69 элементов, М2	В корзину
RSH-PH6*	Щуп-звездочка Renishaw	В корзину
RVMS*	Дополнительный модуль Rational View Measuring Software для 3D измерений и работы с измерительными щупами (модуль распознавания магазина включен)	В корзину
DM-FIX-LS	Комплект оснастки для фиксации объектов измерения (105 элементов)	В корзину
VMM_DM-Plate3525	Плита установочная прозрачная 355х255 мм	В корзину
VMM_DM-Plate4535	Плита установочная прозрачная 455х355 мм	В корзину
VMM_DM-Plate5545	Плита установочная прозрачная 555х455 мм	В корзину
CMM_DM-Plate2525	Плита установочная алюминиевая 250х250 мм	В корзину
DM-CR25-3-L	Универсальный модульный магазин, 3 слота, на ножке	В корзину
