Главная Зубоизмерительные машины Зубоизмерительные машины JINLIANG серии G

Зубоизмерительные машины JINLIANG серии G

Тип: Зубоизмерительные машины
Бренд: JINLIANG
Артикулы:
JINLIANG G-200, JINLIANG G-300, JINLIANG G-450, JINLIANG G-600, JINLIANG G-800, JINLIANG G-1000, JINLIANG G-1200, JINLIANG G-1600
Описание:

зубоизмерительные центры JinLiang G-серии в стандартной комплектации предназначены для измерения параметров зуба на прямозубых и косозубых цилиндрических зубчатых колесах любого типа. Концепция модульной системы позволяет выполнить адаптацию к изменяющимся требованиям и предоставляет сохранность инвестиций для будущего. Применение в конструкции исключительно высококачественных компонентов европейских производителей гарантирует длительное время работы машины.

  • Автоматическая смена измерительных щупов через магазин без необходимости калибровки
  • Система распознавания перебега и защиты от столкновений
  • Современная открытая конструкция
  • Контроль параметров зубчатых колес, допусков форм и расположения деталей
Применение: контроль червяков и червячных колес, конических колес с прямыми, тангенциальными и круговыми зубьями, зубчатых реек, шеверов, червячных и прорезных фрез.
Добавить в корзину
Модельный ряд и комплектации

Общие характеристики

Биение верхнего и нижнего центра (мм) 0.002
Соосность оси верхнего центра с осью нижнего центра (мм) 0.005
Параллельность щупа при движении сверху вниз по отношению к линии центров (мм/300мм) Спереди: 0.003
Сбоку: 0.004
Погрешность измерения профиля и направления зуба (мм) 0.002
Повторяемость измерения профиля и направления зуба (мм) 0.001
Повторяемость при измерении шага (мм) 0.002
Датчик Цифровой сканирующий 3D-датчик RENISHAW SP80H
Стандарты GB, ISO, DIN, AGMA, JIS и ГОСТ

Модельный ряд

Артикул Габаритные размеры, мм Диапазон измерений оси (X/Y/Z), мм Расстояние между центрами, мм Макс. измеряемый диаметр, мм Измеряемый модуль Угол наклона Масса ЗИМ, кг Макс. масса детали, кг Наличие
JINLIANG G-1000 1750х2150х2370 530 x 500 x 600 10–1000* 1000 от 1 до 28 0 – 90° 8000 2000* Под заказ В корзину
JINLIANG G-1200 2400х2600х3200 850 x 600 x 600 10–1200* 1200 от 1 до 30 0 – 90° 8000 2000* Под заказ В корзину
JINLIANG G-1600 2700х2300х3350 980 x 800 x 800 10–1600* 1600 от 1 до 30 0 – 90° 10000 2800* Под заказ В корзину
JINLIANG G-200 1300х1150х1850 185 x 128 x 260 0–500 240 от 0.3 до 15 0 – 90° 1800 150 Под заказ В корзину
JINLIANG G-300 1300х1150х1850 265 x 178 x 320 0–500 350 от 0.3 до 15 0 – 90° 1800 150 Под заказ В корзину
JINLIANG G-450 1730х1320х2040 320 x 200 x 420 0–750* 450 от 0.3 до 15 0 – 90° 3000 500 Под заказ В корзину
JINLIANG G-600 1730х1320х2040 470 x 325 x 450 10–850* 650 от 0.5 до 20 0 – 90° 3000 500 Под заказ В корзину
JINLIANG G-800 1750х2150х2370 510 x 400 x 600 10–850* 800 от 1 до 25 0 – 90° 5000 1000* Под заказ В корзину
  • * - значение может быть увеличено по запросу

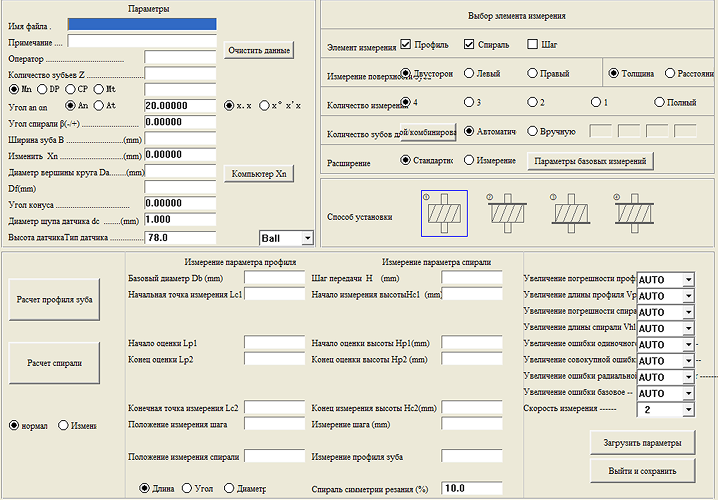

Программное обеспечение GMS

Профиль, направление и шаг могут быть рассчитаны по стандартам GB, ISO, DIN, AGMA, JIS и ГОСТ Простой пользовательский интерфейс делают создание сложных программ измерения и важных отчетов об измерениях быстрым и простым Полностью русифицированный интерфейс управляющего ПО Визуализированное управление, сохранение промежуточных данных для последующего анализа Полный цикл автоматического измерения позволяет контролировать все необходимые параметры зуба за одну установку
Пояснение

Виды измеряемых изделий

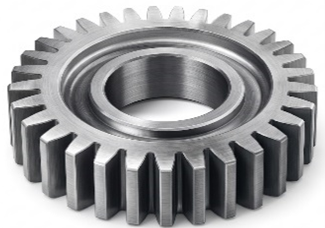

Прямозубые и косозубые цилиндрические ЗК
Прямозубые и косозубые цилиндрические ЗК

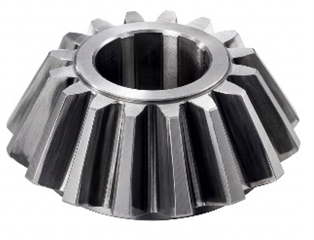

Прямозубые конические ЗК
Прямозубые конические ЗК
Конические ЗК с круговыми зубьями
Конические ЗК с круговыми зубьями
Червячные фрезы
Червячные фрезы

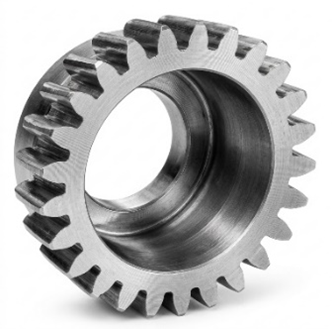

Долбяки зуборезные
Долбяки зуборезные

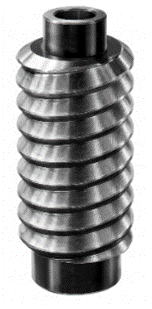

Червяки
Червяки

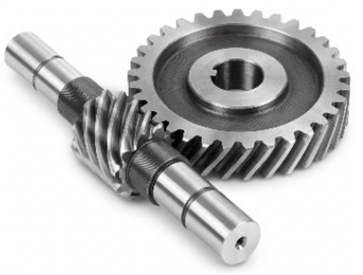

Червячные ЗК
Червячные ЗК

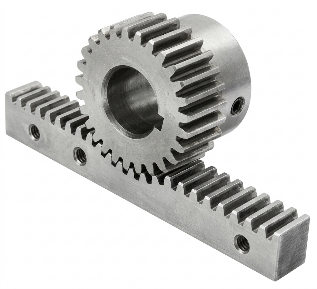

Зубчатые рейки
Зубчатые рейки

Комплектация

Базовая комплектация

  • Зубоизмерительный центр с ЧПУ
  • Программное обеспечение GMS для контроля параметров цилиндрических зубчатых колёс внешнего и внутреннего зацепления, червячных передач, фрез и долбяков.
  • Цифровой 3D сканирующий датчик Renishaw SP80H
  • Держатели щупов (2 шт.)
  • Встроенный пульт управления
  • Эталон для настройки измерительной машины
  • Набор щупов с рубиновыми наконечниками различного диаметра (14 шт.)
  • Рабочая станция (ПК), монитор, беспроводные клавиатура и мышь
  • Принтер
  • Источник бесперебойного питания (ИБП)
  • Комплект ЗИП

Дополнительные опции (рекомендованные)

Код Наименование
GMM_TJCK 3-х кулачковый патрон в комплекте с оснасткой
В корзину
GMM_MDI Индикатор часового типа микронный
В корзину
GMM_DDAR Приводной поводок для фиксации валов от проворота
В корзину
GMM_IHAM Эталон эвольвенты и угла наклона зуба
В корзину
GMM_CGM Эталонное цилиндрическое зубчатое колесо
В корзину
GMM_SCSM Программный модуль для контроля шлицевых соединений
В корзину
GMM_ATCM Программный модуль ArcTooth контроля конических передач (в .т.ч. с круговым зубом)
В корзину
GMM_SBGM Эталонное коническое зубчатое колесо с круговым зубом
В корзину
