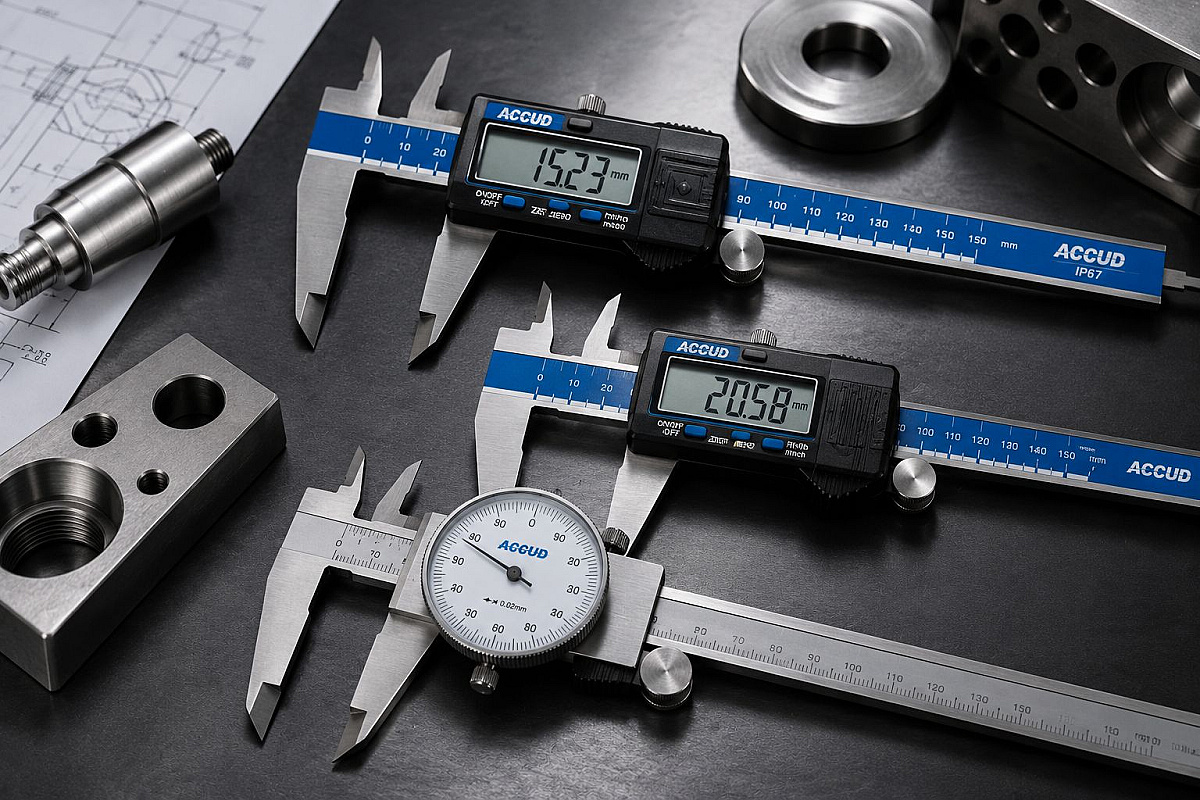

Цифровые и стрелочные штангенциркули: какой выбрать для производства
Штангенциркуль - один из самых востребованных и универсальных инструментов в цехе. Им проверяют наружные и внутренние размеры, глубины, уступы.
Цифровые штангенциркули (ШЦЦ)
Электронные или цифровые штангенциркули оснащаются цифровым отсчётным устройством, отображающим результат измерения на дисплее. Основное преимущество данного типа: высокая скорость считывания показаний и исключение ошибок, связанных с неправильным отсчётом по шкале.
Возможности применения штангенциркуля показаны на рисунке:
Вариации применения штангенциркуля
Для станочника важна функция обнуления в любом положении это ускоряет измерения при сравнении нескольких однотипных деталей. Также удобно переключение между миллиметрами и дюймами, если приходится работать с импортными чертежами. Многие современные цифровые штангенциркули оснащаются интерфейсами для передачи данных на внешние устройства, что позволяет автоматизировать сбор статистической информации и формировать протоколы измерений.
Важной характеристикой цифровых штангенциркулей является степень защиты от внешних воздействий. Существуют модели с повышенной защитой от влаги и пыли, которые полностью пыленепроницаемы и выдерживают кратковременное погружение в воду. Такие модификации оптимальны для работы в условиях обильной подачи смазочно-охлаждающей жидкости, где обычная электроника быстро выходит из строя. В остальных случаях достаточно стандартных моделей с базовой защитой.
Рассмотрим возможный выбор цифровых штангенциркулей на примере продуктов ACCUD:
Наилучший выбор — штангенциркуль цифровой со степенью защиты IP67. Штангенциркули ACCUD серии 112-11H имеет повышенную точность 0.02 мм и швейцарскую электронику SYLVAC.

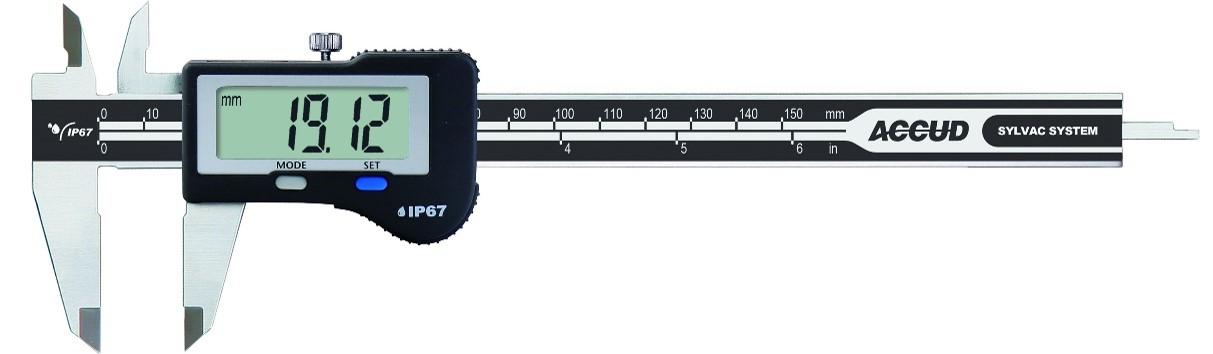

Штангенциркуль цифровой со степенью защиты IP67 0-150 мм, 0.01 мм, ACCUD 112-006-11H
Приборы серии 112-12 более бюджетные, оснащены металлическим корпусом, устойчивым к механическим повреждениям.

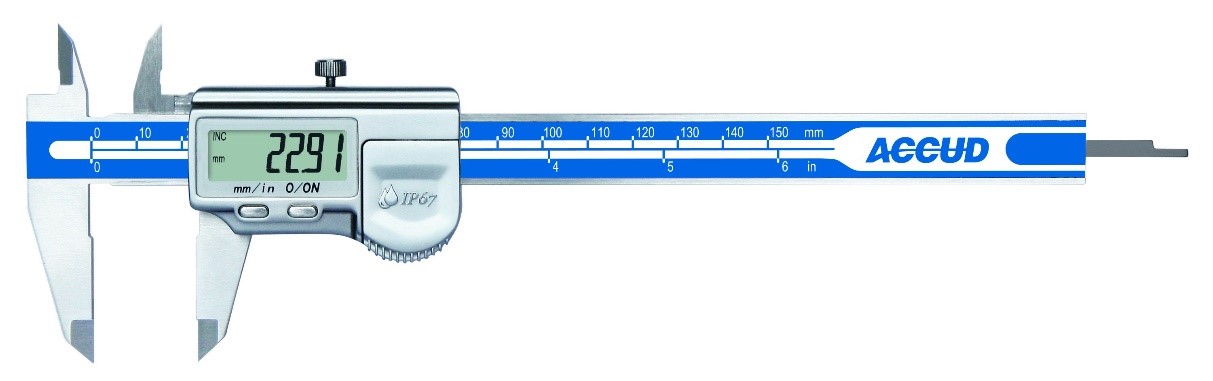

Штангенциркуль цифровой со степенью защиты IP67 0-150 мм, 0.01 мм, ACCUD 112-006-12
Штангенциркуль в металлическом корпусе ACCUD серии 111-16 будет оптимальным решением — дешевле, чем пылевлоагозащищенные модели, но тоже надежным за счёт прочного корпуса.

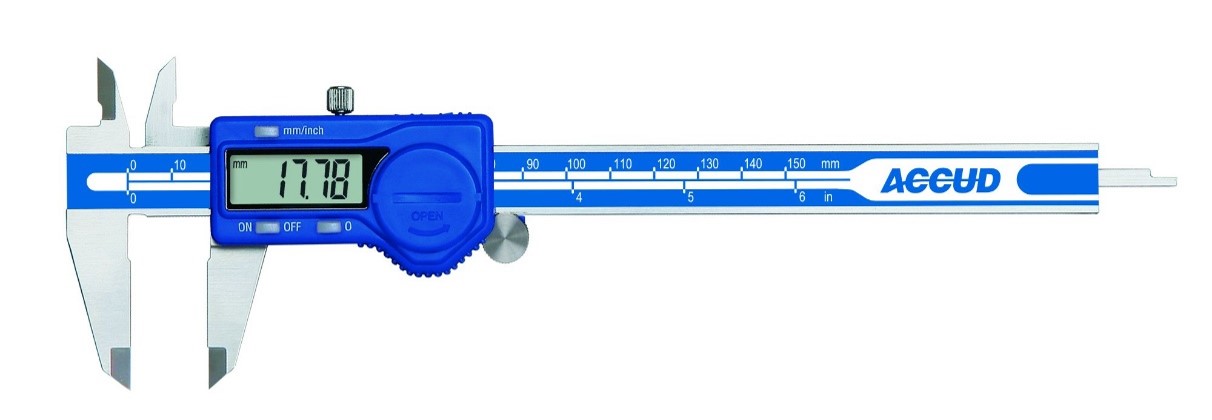

Штангенциркуль цифровой в металлическом корпусе 0-150 мм, 0.01 мм, ACCUD 111-006-16
Бюджетным вариантом будет использование базового цифрового штангенциркуля ACCUD серии 111-12. Этот прибор прослужит долго при условии бережной эксплуатации. Однако пластиковый корпус и отсутствие усовершенствованной защиты от пыли и влаги не благоприятствуют использованию прибора в экстремальных условиях.
Штангенциркуль цифровой 0-150 мм, 0.01 мм, ACCUD 111-006-12
Штангенциркули с круговой шкалой (ШЦК)
Штангенциркули с круговой шкалой представляют собой промежуточное звено между механическими и цифровыми моделями. Сэкономить, не потеряв в точности, можно и отказавшись от цифрового отсчетного устройства. Отсчёт показаний ведётся по стрелочному индикатору, что удобнее для визуального контроля отклонений по сравнению с нониусом. Преимущество перед механическими моделями — наглядность и скорость считывания показаний. Перед цифровыми — полная автономность и нечувствительность к электромагнитным помехам.
Для станочника оптимальным решением будет использование штангенциркуля с круговой шкалой ACCUD серии 101 с ударопрочным циферблатом.
Штангенциркуль с круговой шкалой 0-150 мм, 0.02 мм, ACCUD 101-006-21
