Штангенглубиномер (ШГЦ)

Высокоточный инструмент для измерения глубины отверстий, пазов, уступов и других элементов непосредственно в процессе обработки. Его главное преимущество у станка - широкое основание, которое обеспечивает стабильную и надежную базу на поверхности детали, исключая перекосы при измерении. Цифровой отсчет позволяет мгновенно считывать показания, что критически важно при оперативном контроле в ходе обработки. Модели с классом защиты IP54 и выше пригодны для работы в условиях запыленности и воздействия СОЖ. Функция обнуления в любой точке диапазона позволяет быстро определять отклонения от номинального размера без дополнительных вычислений. Для станочника это незаменимый помощник при контроле глубины расточек или проверке уступов после обработки.

Применение штангенглубиномера схематично отображено на рисунке:

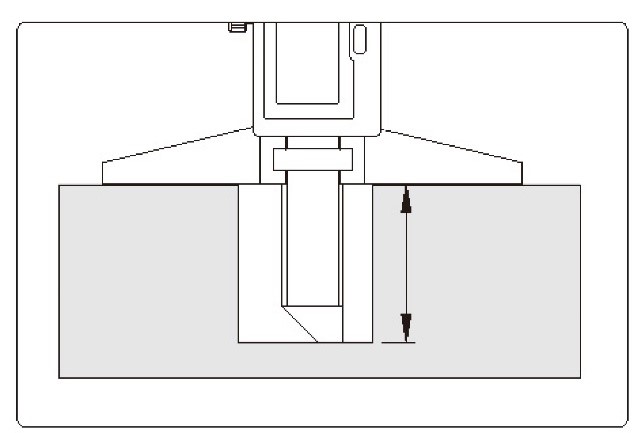

Измерение глубины уступа

Наилучший выбор для работы в тяжелых условиях — цифровой штангенглубиномер ACCUD серии 197. Степень защиты IP67 позволяет использовать его прямо в зоне резания, не опасаясь попадания СОЖ, масла или мелкой стружки в электронику. Широкое основание дает надежную опору, что исключает перекос инструмента и гарантирует повторяемость результата.

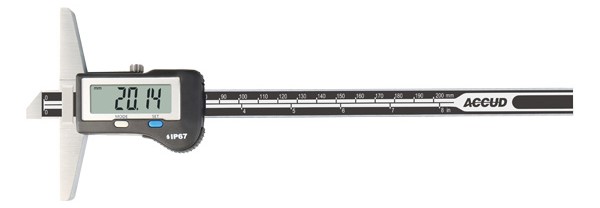

Штангенглубиномер цифровой IP67 0-200 мм, 0.01 мм, ACCUD 197-008-11

Оптимальное решение для чистых участков — модель ACCUD серии 171. Это классический цифровой прибор. У него нет усиленной защиты от влаги, но он отлично справляется с быстрыми замерами на финишных операциях. Четкое табло избавляет от необходимости вглядываться в шкалу нониуса, что ускоряет приемку деталей и снижает утомляемость при серийных замерах.

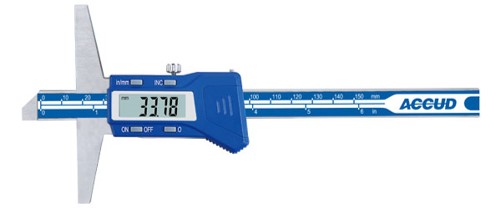

Штангенглубиномер цифровой 0-150 мм, 0.01 мм, ACCUD 171-006-11

В глубиномер можно превратить и обычный штангенциркуль — при помощи специального съемного основания.

Мостик для измерения глубины (для штангенциркулей с шириной штанги 16 мм), 75 мм, ACCUD 179-000-00

Глубиномер микрометрический

Обеспечивает более высокую точность по сравнению со штангенглубиномером за счет микрометрической пары. У станка он применяется, когда требуется контроль глубины с микронной точностью — например, при доводке ответственных посадочных мест или точной подгонке сопрягаемых деталей. Механические модели автономны, не требуют батареек и сохраняют работоспособность в любых условиях. Цифровые версии с защитой от СОЖ позволяют работать непосредственно у станка, оперативно получая результат на дисплее. Сменные измерительные стержни в комплекте позволяют одним инструментом перекрывать различные диапазоны глубин, что делает его универсальным решением для ответственных работ.

Вариант использования глубиномера представлен на рисунке:

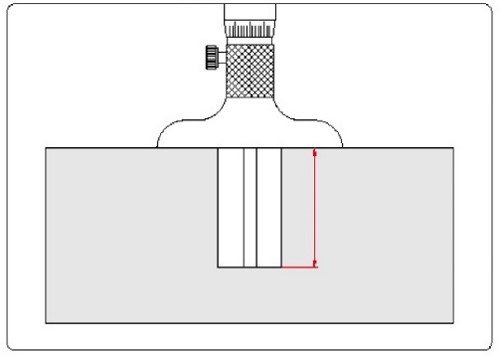

Измерение уступа микрометрическим глубиномером

Технологическое превосходство обеспечивает цифровая модель ACCUD серии 395. Шаг дискретности 0.001 мм позволяет ловить тончайшие отклонения при финишной обработке посадочных мест. Сменные стержни расширяют диапазон, а электронное табло избавляет от необходимости высчитывать показания по мелким рискам в условиях цеха. Это основной инструмент для работы с жесткими допусками, где цена ошибки при считывании слишком высока.

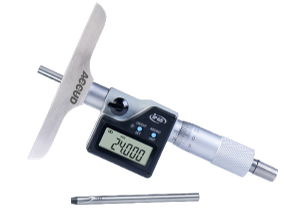

Глубиномер микрометрический цифровой 0-150 мм, 0.001 мм,

основание 101.5x17 мм, ACCUD 395-006-01

Если же бюджет ограничен, а задачи позволяют работать с точностью до «сотки», рациональным выбором станет механический глубиномер ACCUD серии 391. Отказ от электроники делает этот прибор существенно дешевле и полностью независимым от батареек или магнитных полей. Это надежное и экономичное решение для участков, где требуется стабильный результат без переплаты за функционал и сверхвысокую дискретность.

Глубиномер микрометрический 0-100 мм, 0.01 мм,

основание 101.5x17 мм, ACCUD 391-004-01
