Концевые меры длины

Концевые меры длины — эталонные средства измерений, которые оператор применяет для настройки и проверки точности своего инструмента непосредственно на рабочем месте. В станочной практике наличие качественного набора концевых мер — гарантия того, что весь парк измерительного инструмента настроен правильно, а значит, и детали будут соответствовать чертежным размерам.

Эталон для прецизионных работ — наборы КМД класса 1 ACCUD 512 серии. Этот класс точности предназначен для использования в инструментальных цехах и метрологических лабораториях. Набор позволяет составить практически любую комбинацию размеров с минимальным шагом. Это «фундамент» измерительной системы предприятия, обеспечивающий настройку приборов для работы с самыми жесткими допусками.

Набор концевых мер длины (КМД), класс 1, ACCUD 512-112-01

Вспомогательное оборудование

Поверочная плита

Базовая плоскость, которую станочник использует для разметки и измерений. На ней устанавливают штангенрейсмасы, собирают блоки концевых мер и проверяют детали на плоскостность. Гранит, в отличие от чугуна, не ржавеет, не коробится и сохраняет геометрию десятилетиями, обеспечивая надежную основу для точных работ.

В рассмотрение возьмем гранитную плиту ACCUD серии 611, как наилучший вариант для базовой плоскости.

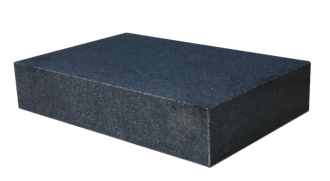

Плита гранитная поверочная 300x200x60 мм, ACCUD 611-032-00

Прибор для установки нуля

Устройство на магнитном основании, которое крепится к столу станка и позволяет выставить резец или фрезу точно в размер без пробных проходов. Цифровая головка с высокой точностью показывает положение инструмента, экономя время и материал при настройке оборудования.

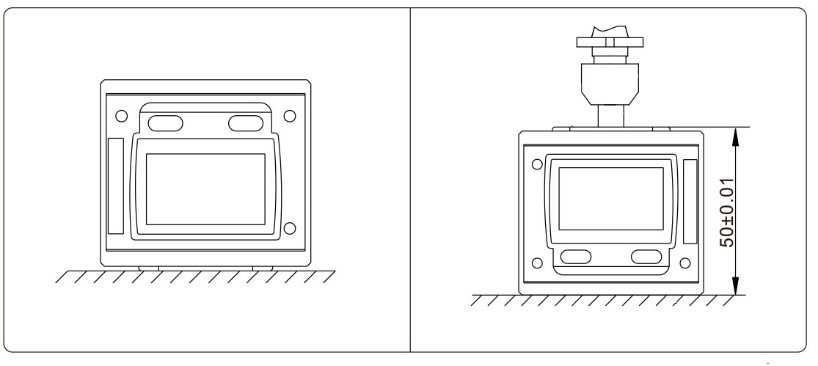

Применение прибора схематично изображено на рисунке:

Установка нуля

Наилучший выбор — цифровой прибор для установки нуля ACCUD 697 серии. Его ключевое преимущество — магнитное основание, которое позволяет надежно закрепить прибор как в горизонтальном, так и в вертикальном положении прямо на станине или заготовке. Степень защиты IP65 гарантирует стабильную работу в условиях попадания пыли, стружки и брызг смазочно-охлаждающей жидкости.

Прибор для установки нуля цифровой IP65 50 мм, 0.001 мм,

с магнитным основанием, ACCUD 697-050-01

Магнитный шарнирный штатив

Держатель для индикаторов, который надежно фиксирует их в нужном положении у станка. Усилие удержания исключает смещение под вибрацией. Шарнирная конструкция позволяет направить индикатор под любым углом к детали для контроля биения, соосности или отклонений.

Для станочника штатив — «третья рука». От того, насколько быстро и жестко он позволит зафиксировать в нужном положении индикатор, зависят как точность замера, так и нервы самого мастера. В линейке ACCUD можно выделить универсальный магнитный штатив для индикаторов серии 282. Высокое усилие отрыва позволяет крепить стойку на станину в любом требуемом положении. А наличие V-образного паза снизу — спасение, когда нужно закрепиться на цилиндрической поверхности вала или колонне станка.

Штатив магнитный шарнирный для индикаторов, универсальный, 80 кгс,

 ACCUD 282-080-01
