Микрометры

Микрометры используются, когда требуемая точность превышает возможности штангенциркуля. Это основной инструмент для измерения наружных размеров с высокой точностью.

Гладкие микрометры (МК, МКЦ)

Базовая линейка инструментов для измерения диаметров валов, толщин стенок и других линейных размеров.

Цифровые версии с защитой от внешних воздействий обеспечивают высокую скорость измерений и исключают ошибки считывания. Преимущество — наглядность показаний и возможность интеграции в системы сбора данных.

Механические модели с отсчётом по шкалам — надёжный и неприхотливый инструмент для большинства задач. Преимущество - простота конструкции, долговечность, независимость от источников питания.

В качестве примера продукции ACCUD рассмотрим доступные решения в сегменте гладких микрометров:

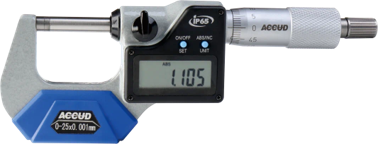

Наилучший выбор — цифровой микрометр ACCUD серии 313-01S. Это профессиональный уровень: дискретность 0.001 мм и полная защита корпуса по стандарту IP65. Он не боится брызг СОЖ и масляного тумана. Главная фишка модели — возможность вывода данных на компьютер, что сильно упрощает жизнь, если вы ведете протоколы замеров на партию деталей.

Микрометр цифровой (IP65) с выводом данных 0-25 мм, 0.001 мм,

ACCUD 313-001-01S

Оптимальное решение для работы непосредственно у станка — серия 313-01 ACCUD. Тот же класс IP65 пылевлагозащиты и цифровая индикация, но без функции передачи данных.

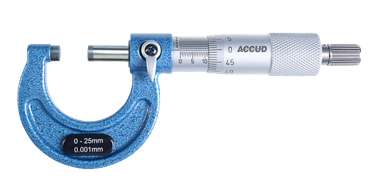

Проверенная классика — нониусный микрометр ACCUD серии 322. Инструмент для тех, кто ценит полную автономность и тактильную отдачу механики. Ему не нужны батарейки, он не боится электромагнитных помех. При должном навыке работы с нониусом это долговечный и неприхотливый вариант.

Микрометр 0-25 мм, 0.001 мм,

ACCUD 322-001-01

Бюджетный вариант — микрометр ACCUD серии 321 с отсчетом по шкалам стебля и барабана. Честный прибор с ценой деления 0.01 мм. У него нет усиленной защиты от влаги или электронного табло, но со своей основной задачей — точным измерением — он справляется отлично. Хороший выбор для базовой комплектации рабочего места.

Резьбовые микрометры (МВМ)

Специализированный инструмент для контроля среднего диаметра резьбы. Отличительная особенность — наличие сменных вставок под различные шаги резьбы. Преимущество перед универсальными методами (например, методом трёх проволочек) — высокая производительность измерений и отсутствие необходимости в расчётах.

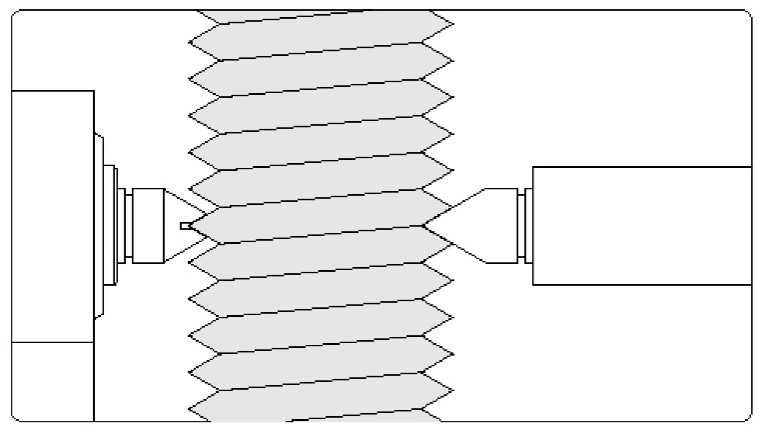

Вариант применения резьбового микрометра представлен на рисунке:

Измерение среднего диаметра резьбы

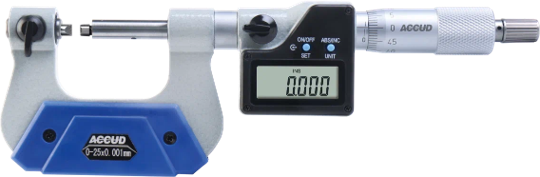

Наилучший выбор - цифровой резьбовой микрометр ACCUD серии 333. Его главное преимущество в скорости: результат сразу выводится на дисплей с шагом дискретности 0.001 мм. Это критично, когда нужно быстро подкорректировать вылет инструмента на станке или проверить партию деталей, не ломая глаза о мелкие деления. Функция обнуления в любой точке позволяет легко контролировать отклонения от эталона.

Микрометр цифровой резьбовой 0-25 мм, 0.001 мм, ACCUD 333-001-01

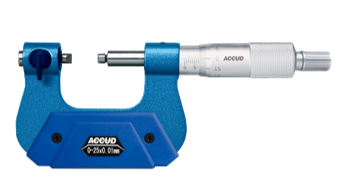

Надежный вариант — механический резьбовой микрометр ACCUD серии 343. Это классика в чистом виде. Отсчет показаний здесь ведется привычным способом по шкалам на стебле и барабане (цена деления 0.01 мм). В нем нет электроники, а значит, он не подведет в самый неподходящий момент из-за севшей батарейки. Инструмент для тех, кто привык к «чувству винта» и ценит предельную простоту и долговечность механики.

Микрометр резьбовой 0-25 мм, 0.01 мм, ACCUD 343-001-02

Лезвийные микрометры (МКЛ)

Для измерения узких канавок, проточек и пазов стандартные плоские пятки не подходят — они просто не пролезут в зону замера. В таких случаях выручают микрометры с наконечниками в виде тонких лезвий.

Применение лезвийного микрометра показано на рисунке:

Измерение узких элементов детали лезвийным микрометром

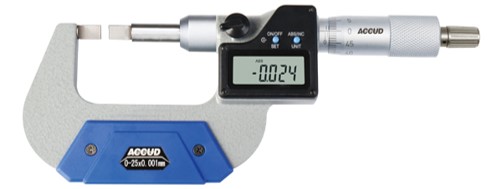

Максимальный комфорт и точность обеспечит цифровая модель ACCUD серии 316. Здесь не нужно вглядываться в риски на стебле, когда прибор находится в неудобном положении внутри детали — результат сразу виден на дисплее. Это не только экономит время, но и исключает «человеческий фактор» при считывании, что особенно важно при работе с мелкими и сложными элементами.

Микрометр цифровой лезвийный 0-25 мм, 0.001 мм, ACCUD 316-001-01

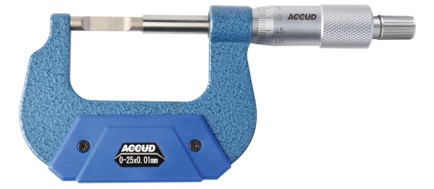

Если же на первом месте стоит автономность и привычная механика, стоит присмотреться к микрометру ACCUD серии 326. В нем нет электронных компонентов, а значит, он всегда готов к работе и не зависит от заряда батарейки. Это надежный цеховой инструмент для тех, кто доверяет своим рукам и проверенным временем решениям, не требующим деликатного обращения с электроникой.

Микрометр лезвийный 0-25 мм, 0.01 мм, ACCUD 326-001-03

Зубомерные (дисковые) микрометры(МЗ, МЗЦ)

Предназначены для измерения зубчатых колёс по длине общей нормали. Конструкция оснащена дисковыми губками, которые ложатся на эвольвентный профиль зуба, не проваливаясь во впадину. Преимущество перед универсальными средствами — возможность прямого измерения специфического параметра зубчатого зацепления. Кроме того, дисковыми микрометрами удобно замерять размеры уступов.

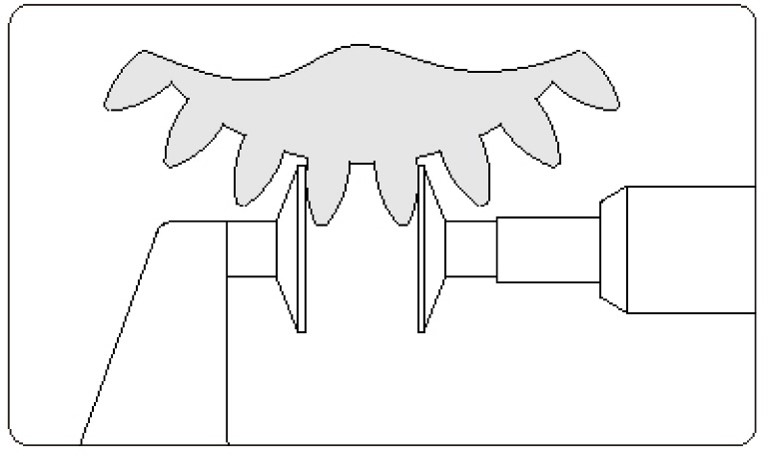

Пример использования дискового микрометра представлен на рисунке:

Измерение зубчатого колеса

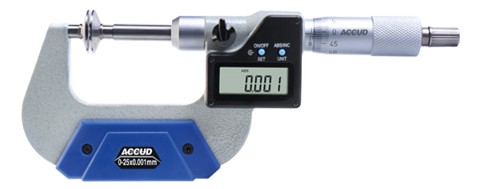

Вершиной линейки в этой категории выступает цифровой микрометр ACCUD серии 332. Его главная техническая особенность — невращающийся шпиндель: вращение барабана не передается дискам, они смыкаются на детали без поворота, совершая лишь поступательное движение — это исключает риск поцарапать чистовую поверхность зуба или «увести» размер. Шаг дискретности 0.001 мм и мгновенный вывод результата на экран делают его незаменимым при настройке зубофрезерных станков.

Микрометр цифровой зубомерный с невращающимся шпинделем 0-25 мм,

0.001 мм, ACCUD 332-001-01

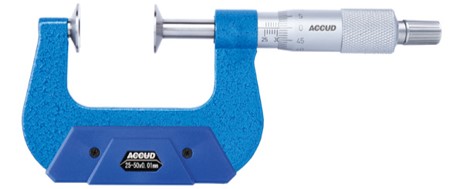

Золотым стандартом надёжности можно назвать модель ACCUD 342-01 серии. Она также оснащена невращающимся шпинделем, но показания считываются по механической шкале с ценой деления 0.01 мм. Это отличный выбор для тех, кто ценит точность механики и хочет быть уверен, что инструмент не подведёт в условиях сильной запылённости или при севшей батарейке.

Микрометр зубомерный с невращающимся шпинделем 25-50 мм,

0.01 мм, ACCUD 342-002-01

Если же бюджет ограничен, а задачи позволяют работать более простым инструментом, подойдёт модель ACCUD серии 342-02. В отличие от предыдущих вариантов, здесь шпиндель вращается при подводе, что требует чуть большей аккуратности от станочника при установке дисков на деталь. При цене деления 0.01 мм это честный рабочий прибор фабричного изготовления, который полностью закрывает потребности мелкосерийного производства, где нет сверхвысоких требований к защите поверхности заготовки.

Микрометры для внутренних измерений

Микрометр для внутренних измерений — прецизионный инструмент, предназначенный для точного контроля диаметров отверстий, ширины пазов и других внутренних линейных размеров. Цифровые модели с защитой от влаги позволяют работать непосредственно в зоне обработки при подаче СОЖ, оперативно проверяя размеры и при необходимости корректируя режимы резания.

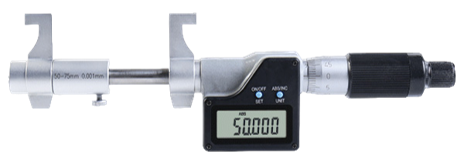

Для контроля отверстий и пазов, где губки обычного штангенциркуля дают слишком большую погрешность, в арсенал станочника стоит добавить внутренний микрометр ACCUD серии 356. Это специализированный инструмент для тех случаев, когда допуск на расточку или ширину паза измеряется сотками.

Микрометр цифровой для внутренних измерений 5-30 мм, 0.001 мм,

ACCUD 356-001-01
