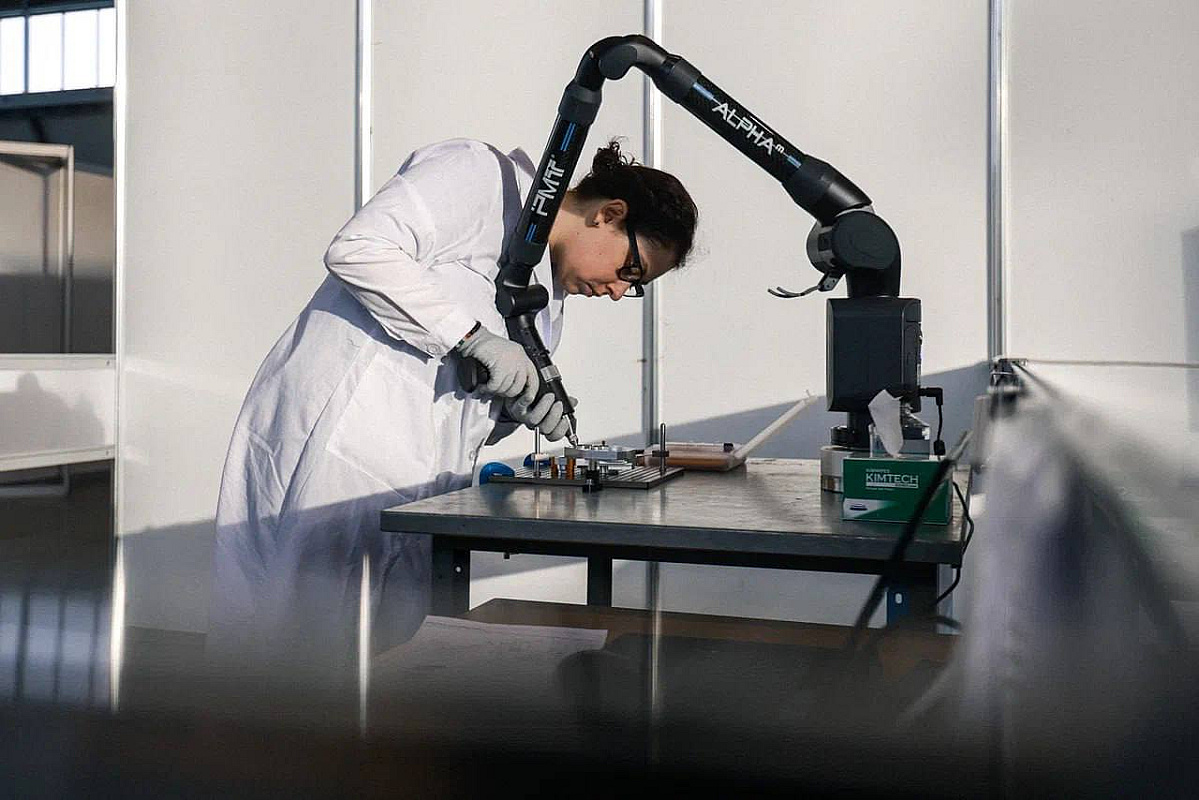

Портативные измерительные руки PMT ALPHA♦️

Когда измерения необходимо выполнять непосредственно на производственном участке, оптимальным решением становятся портативные координатно-измерительные машины — измерительные руки.

🔅 PMT ALPHA предназначены для точных измерений крупногабаритных и сложнопрофильных деталей, контроля геометрии в труднодоступных зонах, реверс-инжиниринга, а также проверки формы и взаимного расположения элементов.
Регистрационный номер в ГРСИ РФ: 88781-23
📎 Ссылка на запись в Госреестре:
https://fgis.gost.ru/fundmetrology/cm/mits/0b39b280-1f25-7ded-cffb-f8cbab37b07c

⚙ Конструкция PMT ALPHA рассчитана на работу непосредственно в производственных условиях. Встроенный противовес снижает нагрузку на оператора и обеспечивает плавное перемещение руки. Использование аэрокосмического углеволокна позволяет снизить влияние температурных изменений на геометрию конструкции, а встроенные температурные датчики обеспечивают дополнительную компенсацию температурного воздействия.
Равные по длине плечи делают конструкцию сбалансированной и удобной при работе в различных положениях. Беспроводная передача данных по Wi-Fi и автономное питание позволяют выполнять измерения без постоянного подключения оборудования кабелями.

Система определяет положение измерительного щупа в пространстве. Последовательно измеряя точки на поверхности детали, оператор получает её геометрические параметры.
С помощью PMT ALPHA можно контролировать:
🟠 диаметры, радиусы и положение отверстий;
🟠 расстояния между элементами;
🟠 круглость, плоскостность и цилиндричность;
🟠 соосность и взаимное расположение элементов;
🟠 линейные и пространственные размеры деталей;
🟠 отклонения фактической геометрии от номинальной.

📌 Линейка PMT ALPHA включает серии P, M и E с различным уровнем точности и стоимости. Доступны рабочие диапазоны от 1,5 до 4,5 м. Серии P и M представлены в 6- и 7-осевых исполнениях, серия E — в 6-осевом. Это позволяет подобрать конфигурацию под конкретную измерительную задачу без избыточных требований к оборудованию.
Отдельное решение в линейке портативных КИМ PMT — серия GAMMA. Она расширяет возможности мобильного контроля за счёт вариантов со сканированием, использования поворотного стола в качестве 8-й оси, а также специализированного щупа для контроля геометрии труб. Такое исполнение подходит для задач, где контактных измерений недостаточно или требуется ускорить сбор пространственных данных.

В сочетании с программным обеспечением PolyWorks®|Inspector измерительная рука превращается в полноценный инструмент 3D-контроля: можно сопоставлять результаты с CAD-моделью, анализировать отклонения поверхностей и контуров, контролировать размеры и GD&T, проверять зазоры и взаимное положение элементов.
Для серийных деталей предусмотрена технология DirectReplay, позволяющая автоматизировать повторный обмер без необходимости заново задавать сценарий измерений.

♦️ Специалисты DYMES имеют большой опыт применения и внедрения мобильных координатно-измерительных машин.
Оставьте заявку по ссылке, и мы подберём решение под вашу задачу с учётом типа производства, размеров деталей, требуемой точности и условий эксплуатации.
