| Тип: | Измерительные руки |
| Бренд: | PMT |
| Описание: |
6-осевые измерительные руки ALPHA E - экономичная система для решения основных метрологических задач. Не имеет возможности подключения 3D-сканера. Эта доступная модель измерительной руки подходит для компаний, стремящихся к максимальной эффективности при минимальных затратах. Надежность и работоспособность руки ALPHA E позволяют производителям осуществлять контроль и обеспечивать высокий уровень качества продукции.
|
| Применение: | Контроль размеров сложнопрофильных деталей в труднодоступных зонах, реверсивный инжиниринг, контроль формы и расположения элементов деталей и изделий |
| Номер в ГРСИ РФ: | 88781-23 |
| Напряжение эл. питания, В | от 100 до 240 | |
| Частота переменного тока, Гц | от 50 до 60 | |
| Условия эксплуатации | диапазон рабочих температур, ºС | от +18 до +22 |
| относительная влажность, %, не более | 90 | |

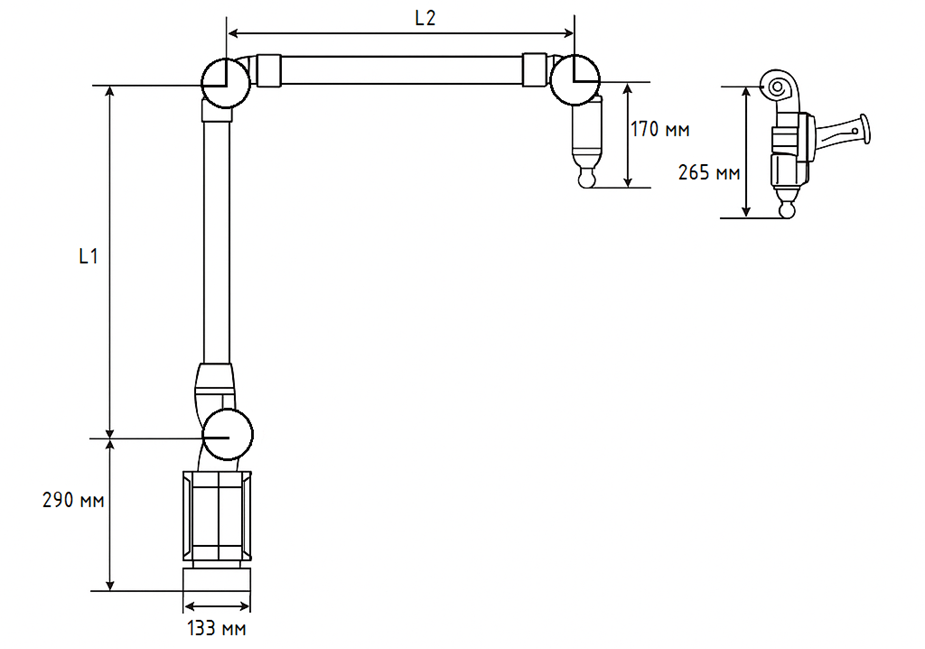

| Артикул | Диапазон измерений, м | Длина сегментов L1 и L2, мм, не более | Масса, кг, не более | Spat, мм | Euni, мм | Psize, мм | Pform, мм | Ldia, мм | |
|---|---|---|---|---|---|---|---|---|---|
| PMT ALPHA E 1.5 6-axis | 1,5 м | 305 | 9 | 0,028 | +/-0,036 | 0,015 | 0,029 | 0,038 | В корзину |
| PMT ALPHA E 2.0 6-axis | 2,0 м | 430 | 9,3 | 0,03 | +/-0,040 | 0,018 | 0,035 | 0,041 | В корзину |
| PMT ALPHA E 2.5 6-axis | 2,5 м | 555 | 9,6 | 0,035 | +/-0,045 | 0,02 | 0,038 | 0,05 | В корзину |
| PMT ALPHA E 3.0 6-axis | 3,0 м | 680 | 9,9 | 0,055 | +/-0,065 | 0,028 | 0,045 | 0,08 | В корзину |
| PMT ALPHA E 3.5 6-axis | 3,5 м | 805 | 10,2 | 0,075 | +/-0,080 | 0,035 | 0,058 | 0,098 | В корзину |
| PMT ALPHA E 4.0 6-axis | 4,0 м | 930 | 10,5 | 0,09 | +/-0,100 | 0,044 | 0,068 | 0,116 | В корзину |
| PMT ALPHA E 4.5 6-axis | 4,5 м | 1055 | 10,8 | 0,112 | +/-0,120 | 0,048 | 0,086 | 0,128 | В корзину |
| Обозначения | ||
|---|---|---|
SPAT |
повторяемость по точке при артикуляции | |
EUNI |
ошибка дистанции между 2 точками по сравнению с номинальными значениями |
|
PSIZE |
ошибка размера сферы по сравнению с номинальными значениями |
|
PFORM |
ошибка формы сферы | |
LDIA |
ошибка положения центра сферы | |
| Рабочие характеристики | ||
|---|---|---|
| Рабочая температура | от +5°C до +40°C | |
| Температурный коэффициент | 3°C/5 мин | |
| Электропитание | 100 - 240В AC; 50/60 Гц | |
| Время работы от аккумуляторов | 10 ч — от двух батарей | |
| Относительная влажность | 0-95% без конденсации | |
EUNI
— максимально допустимая погрешность при измерении однонаправленных параметров длины. Наиболее точно соответствует требованиям измерительных задач.LDIA
— максимально допустимая погрешность при разных положениях манипулятора. Характеризует повторяемость измерений.PFORM
— максимально допустимая погрешность при измерении формы сферы. Определяет, с какой погрешностью выполняется измерение формы элементов.PSIZE
— максимально допустимая погрешность при измерении диаметра сферы. Характеризует погрешность измерений отдельных мелких деталей и элементов.

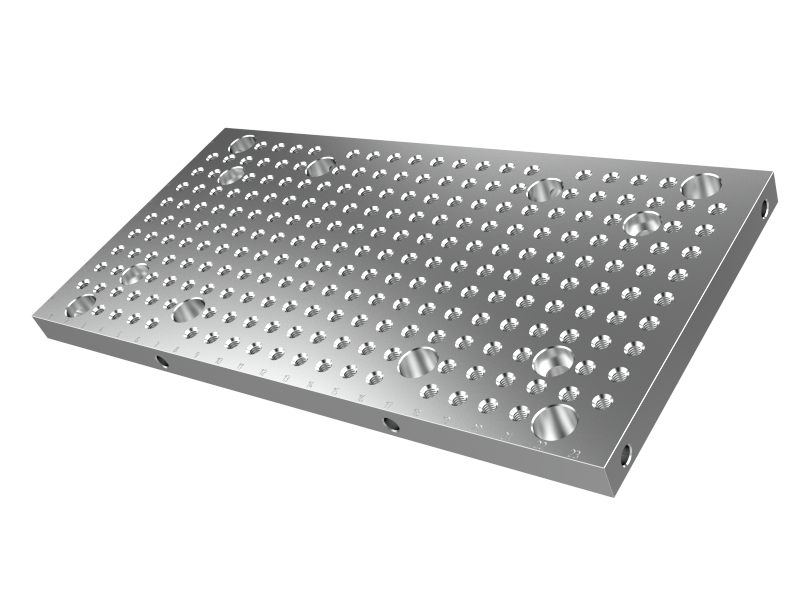

Принадлежности в комплекте
6-осевые измерительные руки ALPHA E - экономичная система для решения основных метрологических задач. Не имеет возможности подключения 3D-сканера. Эта доступная модель измерительной руки подходит для компаний, стремящихся к максимальной эффективности при минимальных затратах. Надежность и работоспособность руки ALPHA E позволяют производителям осуществлять контроль и обеспечивать высокий уровень качества продукции.
