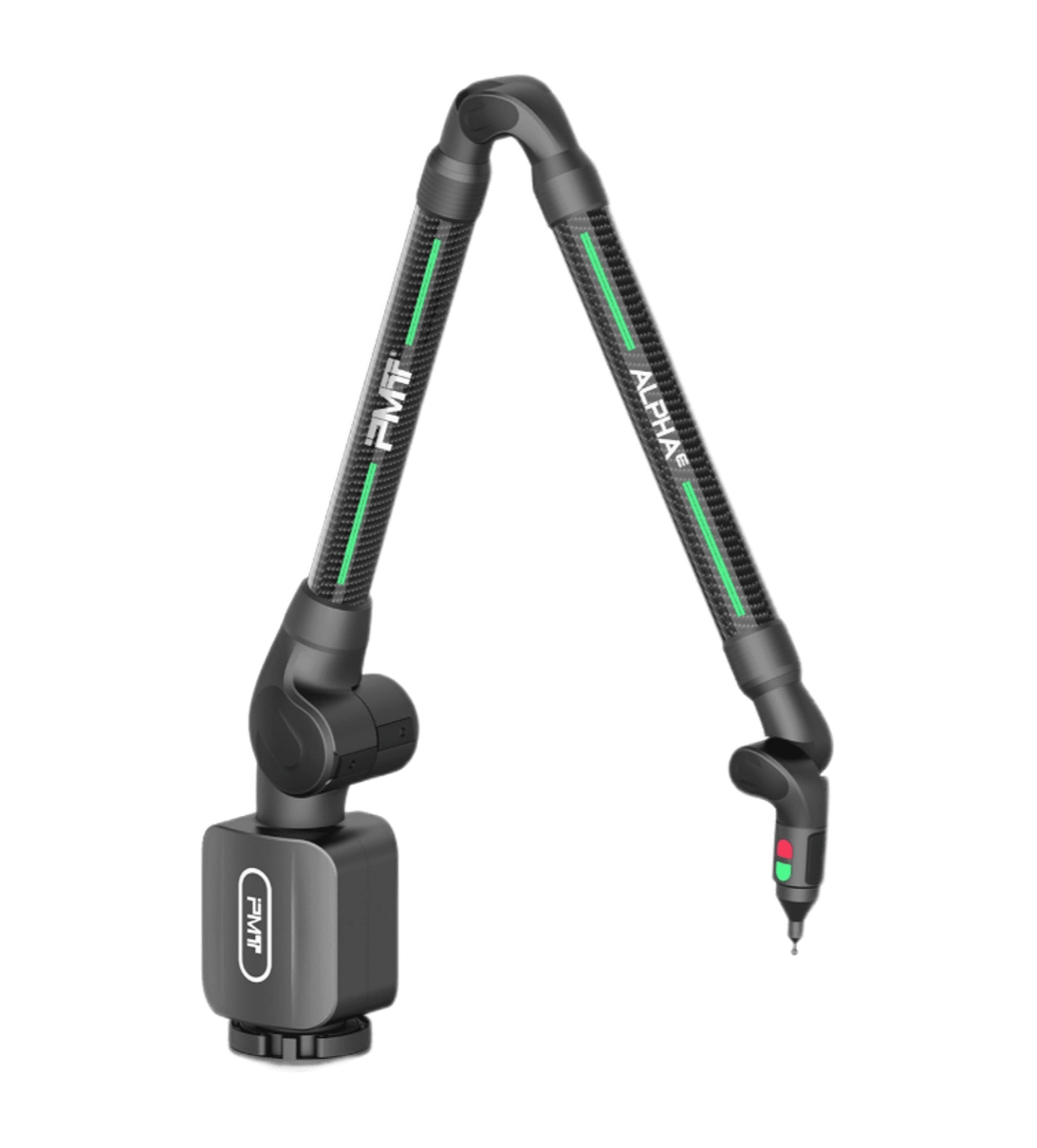

01 / ALPHA
ALPHA E
Экономичная 6-осевая измерительная рука для контактного контроля геометрии. Согласно предоставленной спецификации, подключение лазерного 3D-сканера для серии E не предусмотрено.
Контактные измерения
Смотреть в каталогеПортативная промышленная метрология
Измерительные руки PMT Technologies
Портативные координатно-измерительные системы для 3D-контроля геометрии деталей, оснастки и оборудования. Контактные измерения и лазерное сканирование в зависимости от серии и комплектации.
6 и 7 осей в зависимости от моделиALPHA / GAMMA+ серии в каталоге
01 / Производитель
PMT Technologies: разработки для точных 3D-измерений
PMT Technologies специализируется на разработке портативных измерительных систем и технологий трехмерного контроля. Согласно материалам производителя, исследовательские центры компании расположены в Японии и Германии, а производственные площадки — в Китае.
Более 20 лет работы в области измерительных технологий легли в основу серий ALPHA и GAMMA+. Оборудование предназначено для решения производственных задач: от проверки геометрии деталей до контроля сборочной оснастки и измерений непосредственно на предприятии.
В каталоге DYMES представлены отдельные модели PMT и принадлежности к измерительным рукам. Комплектацию, доступность конкретной модификации и совместимость дополнительных модулей уточняют при подборе.
20+ летОпыт разработок, заявленный производителем
6 / 7 осейВарианты конструкции измерительных рук
3D-контрольКонтактные измерения и сканирование
02 / Оборудование

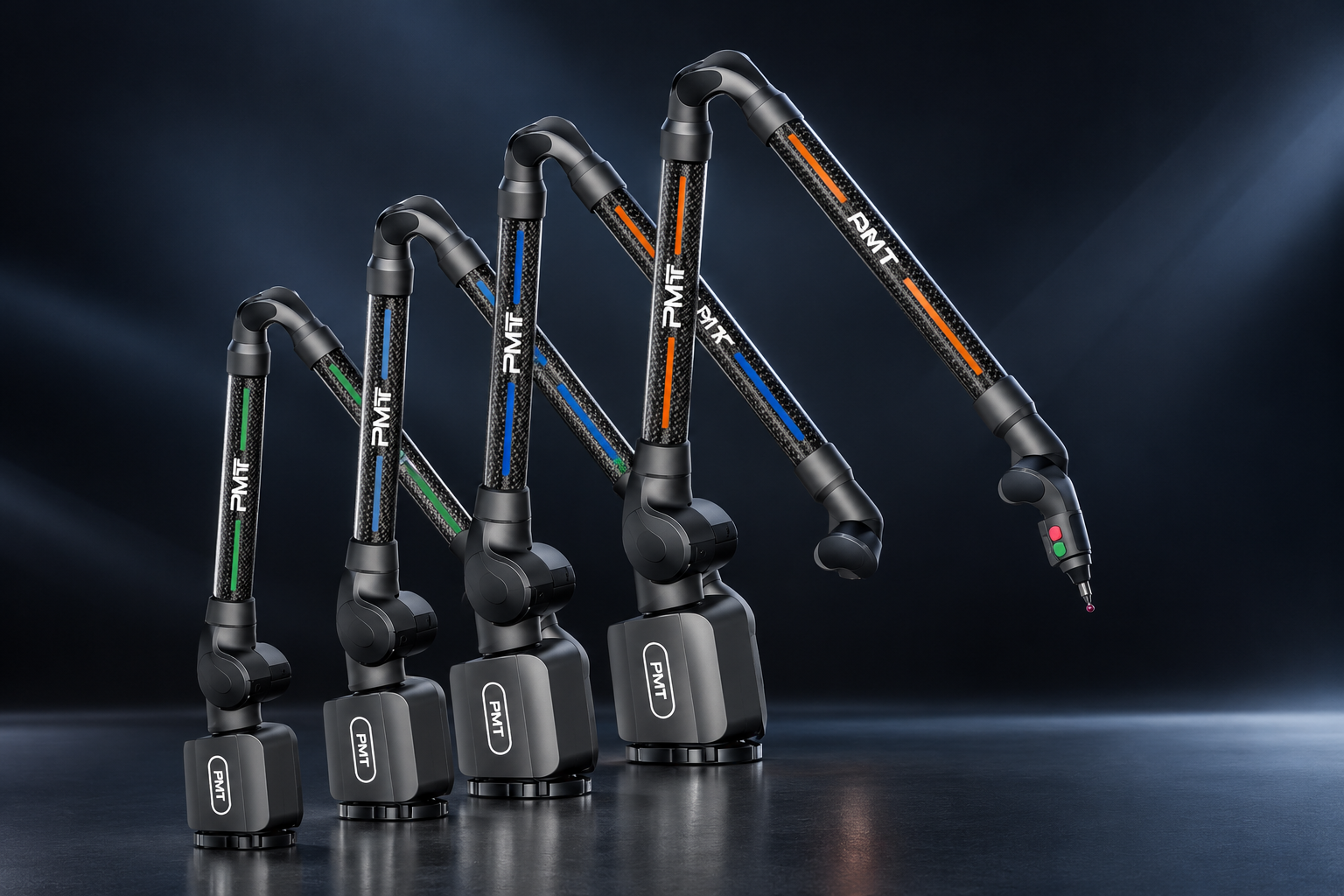

Измерительные руки PMT: серии и исполнения
Семейства различаются измерительными характеристиками, функциональностью и возможностями подключения сканера. Точный набор функций определяется модификацией.
02 / ALPHA
ALPHA M
Серия для производственного контроля геометрии. Предусмотрены 6- и 7-осевые варианты; для соответствующих исполнений доступна работа с лазерным сканером LLP.
Измерения и 3D-сканирование
Смотреть в каталоге
03 / ALPHA
ALPHA P
Высокоточная серия портативных измерительных рук для требовательных задач контроля. Доступны 6- и 7-осевые исполнения и варианты с подключением LLP.
Повышенные требования к точности
Смотреть в каталоге
04 / ALPHA
ALPHA EDU
Линейка 6- и 7-осевых систем с возможностью подключения 3D-сканера в предусмотренных исполнениях. Подходит для задач, где важен баланс функциональности и бюджета.
Доступная конфигурация
Смотреть в каталоге

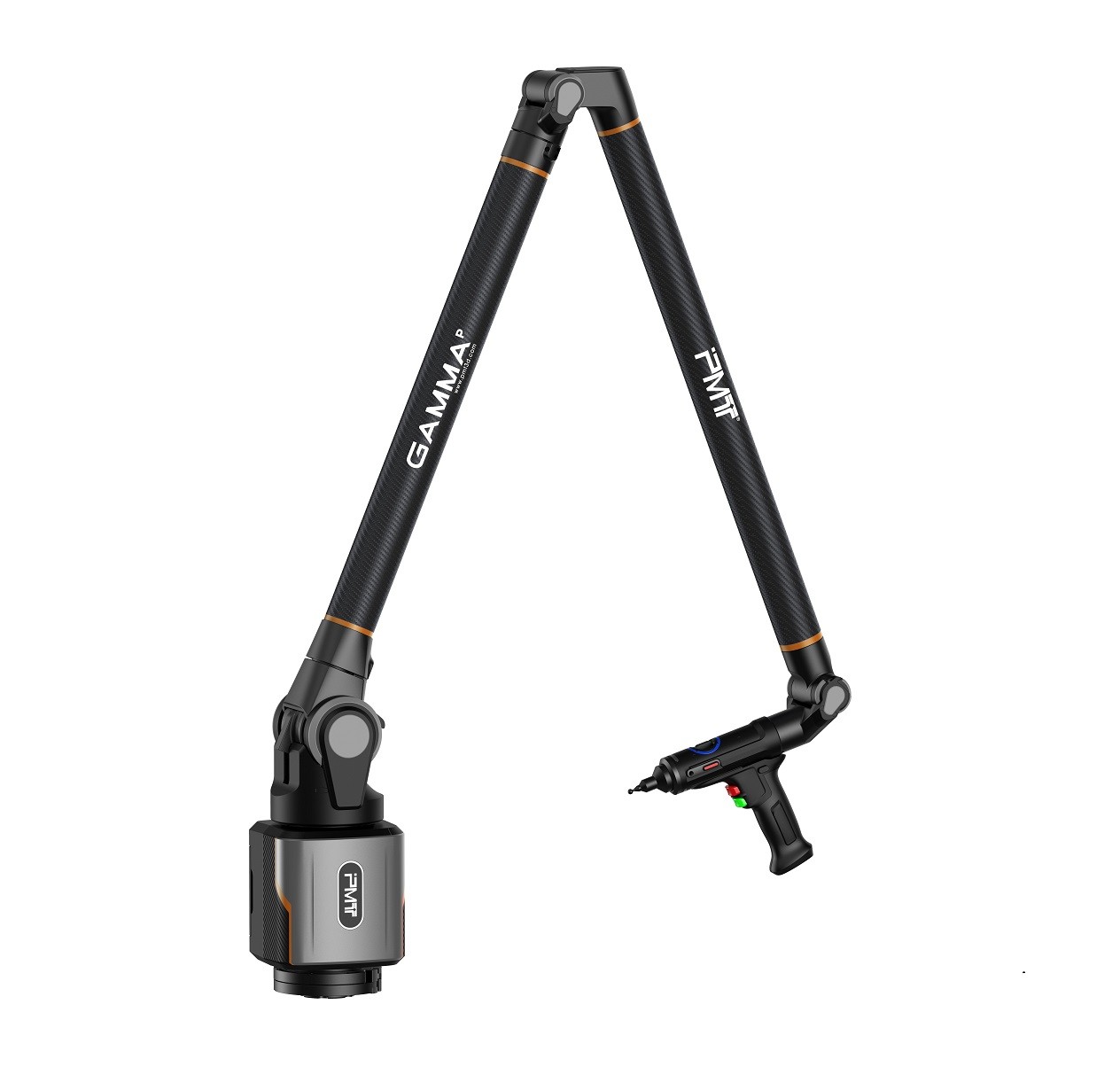

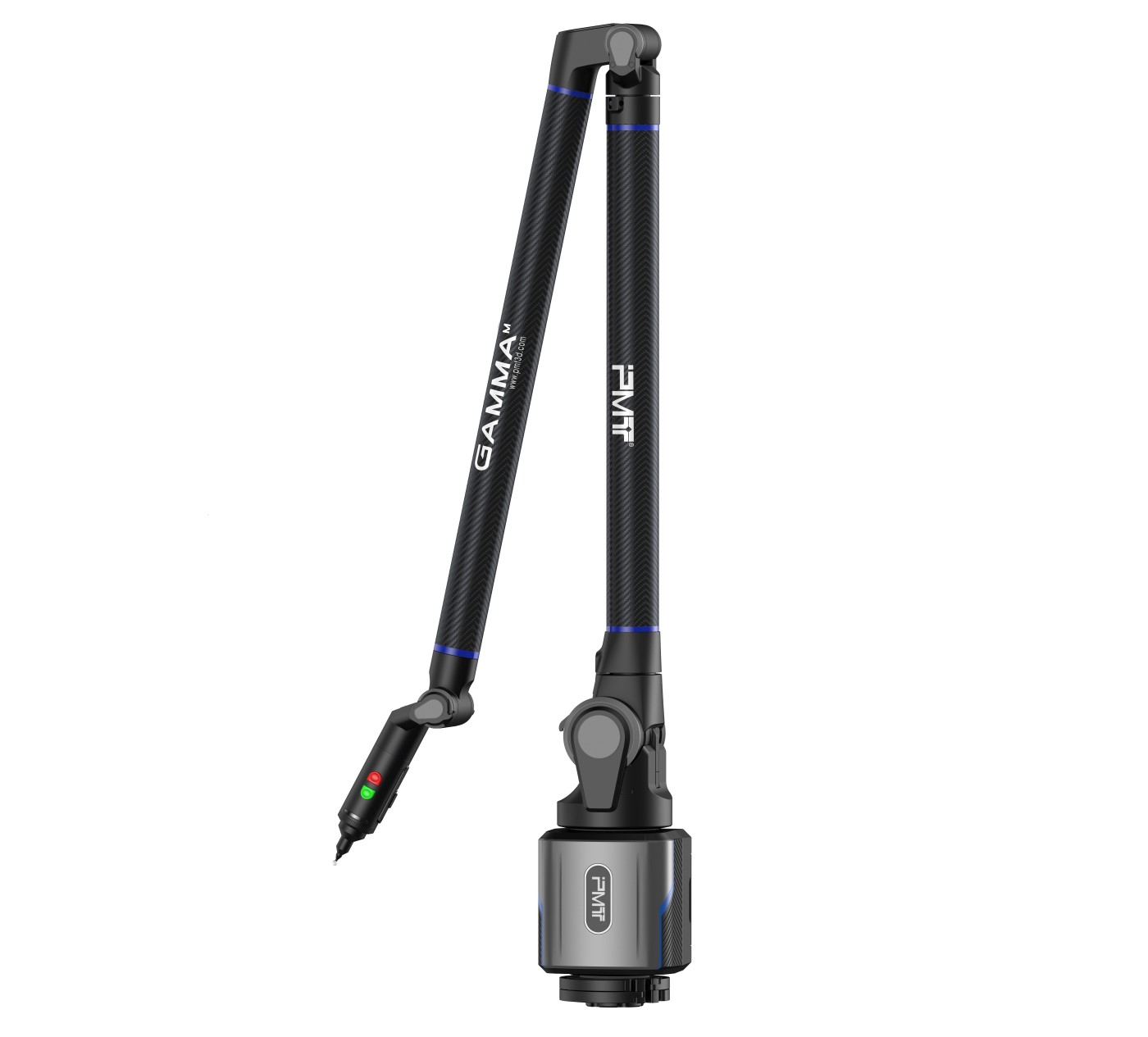

05 / GAMMA+
GAMMA+ E, M, P
Отдельное семейство портативных измерительных рук PMT, представленное в каталоге DYMES. Характеристики, осность и совместимость со сканерами необходимо проверять по выбранной карточке.
Несколько серий в каталоге
Смотреть в каталоге

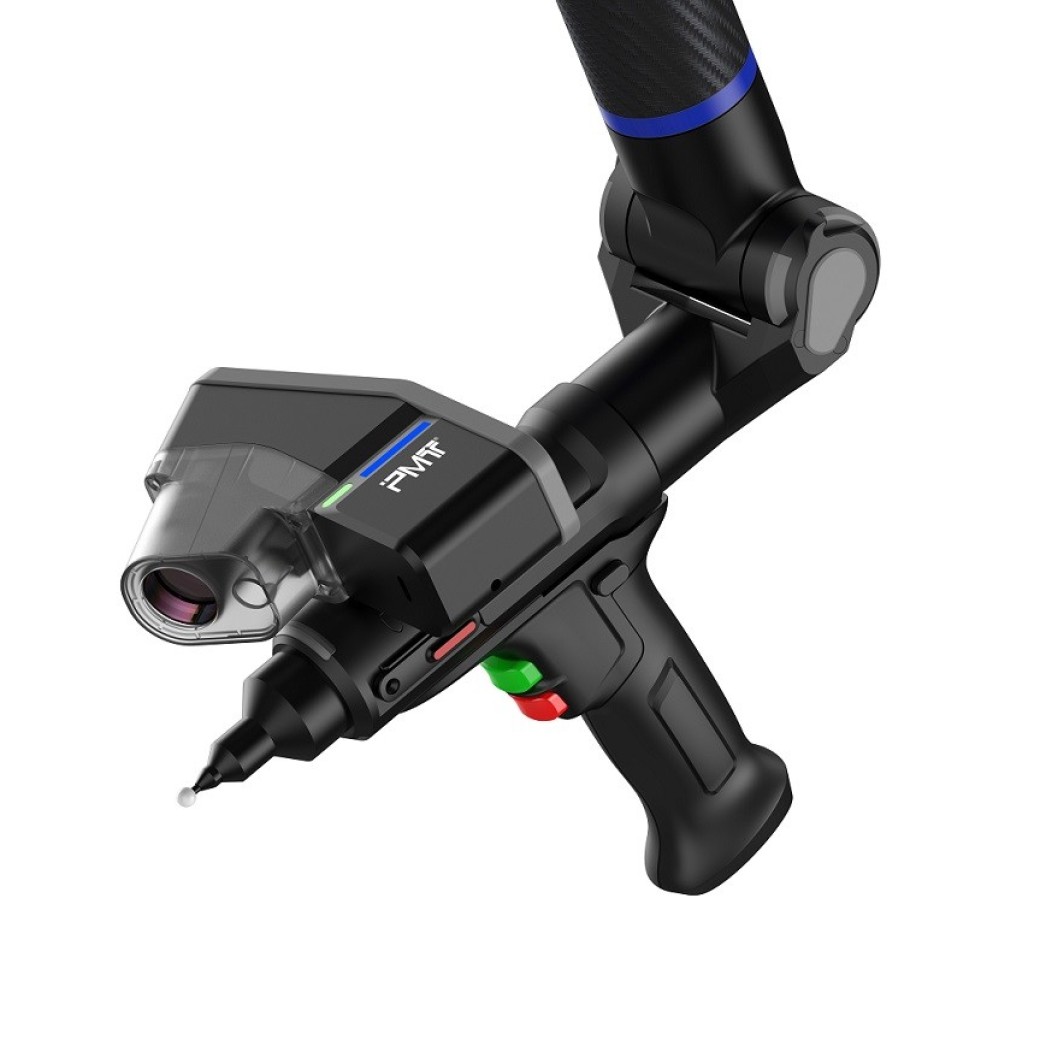

06 / СКАНИРОВАНИЕ
Laser Line Probe
Лазерные сканеры для совместимых измерительных рук. Применяются при бесконтактном получении данных о сложных поверхностях и последующем анализе геометрии.
Сканеры и принадлежности
Смотреть принадлежности03 / Измерительные возможности
Технологии, которые работают на производстве
Измерительная рука позволяет переносить контроль к изделию, а не всегда перемещать изделие в измерительную лабораторию. Конкретная точность и допустимые условия эксплуатации зависят от модели.
01
Контактные 3D-измерения
Определение координат точек, размеров, формы и взаимного положения элементов с использованием измерительного щупа.
02
6- и 7-осевые конфигурации
Выбор конструкции в зависимости от доступа к измеряемым поверхностям и требований к технологическому процессу.
03
Лазерное сканирование LLP
Получение облака точек для анализа сложной геометрии. Функция доступна только при совместимой руке и комплектации.
04
Контроль непосредственно у изделия
Портативный формат упрощает измерение деталей, сборочной оснастки и оборудования в производственной среде.
05
Оценка точности по ISO 10360-12
В технических материалах ALPHA приведены параметры SPAT, EUNI, PSIZE, PFORM и LDIA. Значения различаются по исполнению и диапазону измерений.
06
Данные для контроля качества
Результаты измерений могут использоваться для сопоставления с CAD-моделью, оценки отклонений и подготовки измерительной отчетности при наличии соответствующего ПО.
04 / Метрологическое обеспечение
Измерительные руки PMT и Госреестр СИ
Для ряда измерительных рук PMT ALPHA ARM в предоставленных технических материалах указан регистрационный номер типа средства измерений 88781-23.
Перед закупкой для регулируемых измерений важно проверить действующую запись в ФГИС «Аршин», область утверждения типа и соответствие выбранной модификации описанию типа.
Регистрационный номер в материалах производителя
№ 88781-23
PMT ALPHA ARM
Не следует автоматически распространять этот номер на все серии GAMMA+, сканеры или любые модификации PMT. Статус и перечень исполнений требуют проверки по официальному реестру.
05 / Применение
Для каких задач используют измерительные руки PMT
Портативные системы востребованы там, где важны доступ к изделию, скорость получения измерительных данных и возможность контроля на рабочем месте.
01
Контроль геометрии деталей
Измерение линейных и пространственных размеров, отверстий, базовых поверхностей и взаимного положения элементов.
02
Проверка оснастки и сборки
Выверка приспособлений, контроль положения элементов, настройка и проверка производственной оснастки.
03
3D-сканирование сложных поверхностей
Сбор пространственных данных для оценки формы, сравнения с CAD-моделью и анализа отклонений при наличии совместимого сканера.
04
Реверс-инжиниринг
Получение измерительных данных об изделии для последующего восстановления геометрии и разработки цифровой модели.
05
Входной и операционный контроль
Проверка поступающих деталей и измерение после технологических операций для своевременного выявления отклонений.
06 / Оснащение
Принадлежности и сканеры для измерительных рук
Для полноценной измерительной системы важна не только сама рука, но и корректно подобранные наконечники, крепления, адаптеры, сканеры и программное обеспечение. Совместимость комплектующих необходимо уточнять по модели.
- Контактные щупы и наконечники
- Адаптеры и крепежные элементы
- Штативы и основания
- Лазерные 3D-сканеры
- Калибровочные принадлежности
- Дополнительная оснастка
07 / Инженерный подбор
Как выбрать измерительную руку PMT
Правильный подбор начинается не с названия серии, а с измерительной задачи. Специалисты DYMES помогут сопоставить технические требования с доступными моделями и комплектациями.
01
Размеры изделия. Определяем необходимый измерительный диапазон и доступ к контролируемым зонам.
02
Допуски и точность. Сравниваем требования к измерениям с характеристиками конкретной модификации.
03
Контакт или сканирование. Уточняем, нужен ли лазерный модуль, и проверяем совместимость.
04
Условия эксплуатации. Учитываем рабочее место, крепление, ПО и требования к метрологическому обеспечению.
05
Комплектация и поставка. Согласовываем измерительную систему и необходимые принадлежности.
08 / DYMES
Подберем измерительную руку PMT под вашу производственную задачу
Расскажите, какие детали необходимо измерять, какие допуски требуется контролировать и нужно ли 3D-сканирование. Поможем выбрать модель, разобраться с комплектацией и запросить коммерческое предложение.
Запросить коммерческое предложение
