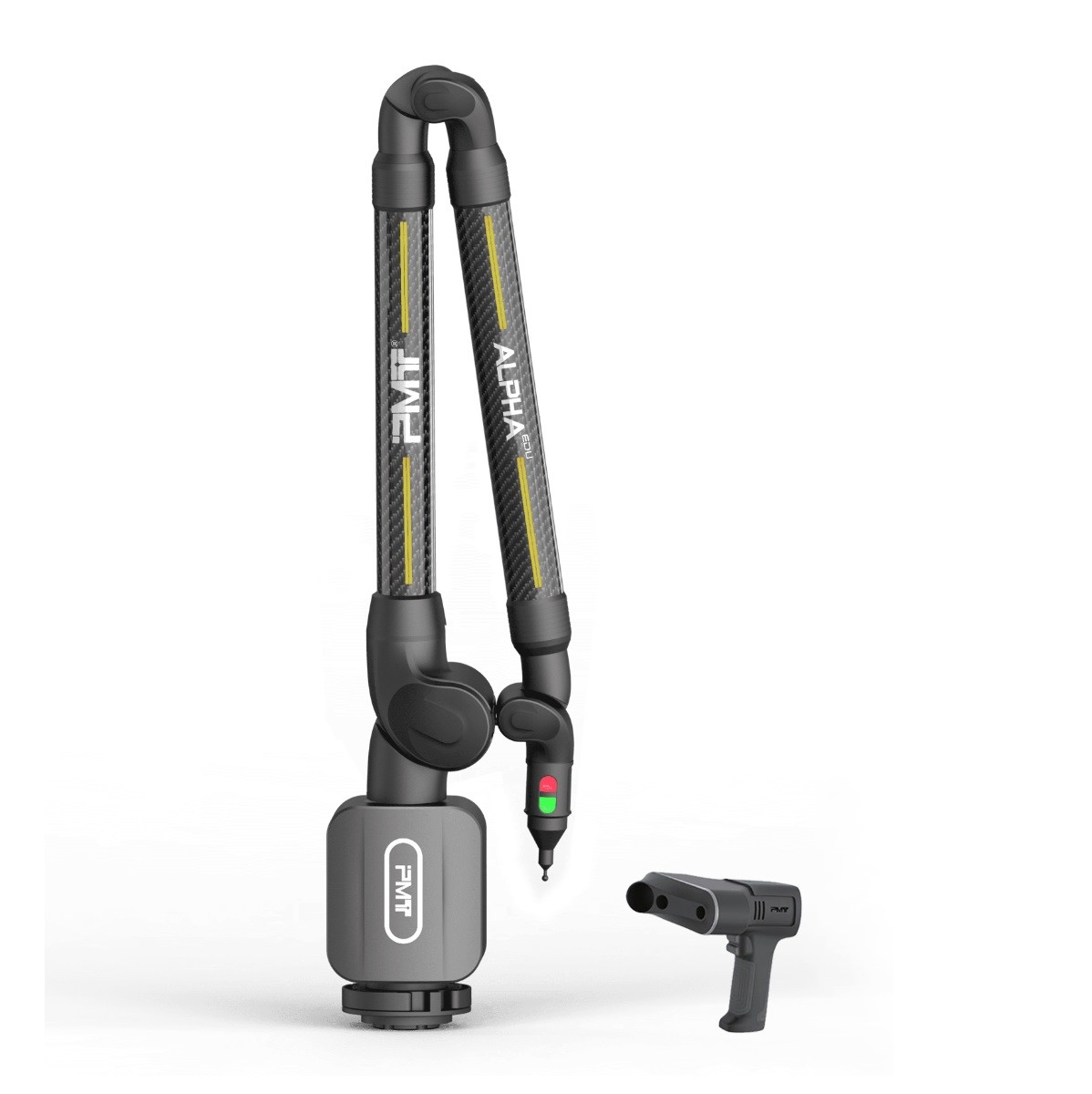

ПОРТАТИВНАЯ ИЗМЕРИТЕЛЬНАЯ РУКА PMT ALPHA СЕРИИ EDU

Тип:	Измерительные руки
Бренд:	PMT
Артикулы:	PMT ALPHA EDU 1.5 6-axis, PMT ALPHA EDU 2.0 6-axis, PMT ALPHA EDU 2.5 6-axis, PMT ALPHA EDU 3.0 6-axis, PMT ALPHA EDU 3.5 6-axis, PMT ALPHA EDU 4.0 6-axis, PMT ALPHA EDU 4.5 6-axis, PMT ALPHA EDU 2.0 7-axis, PMT ALPHA EDU 2.5 7-axis, PMT ALPHA EDU 3.0 7-axis, PMT ALPHA EDU 3.5 7-axis, PMT ALPHA EDU 4.0 7-axis, PMT ALPHA EDU 4.5 7-axis
Описание:	6-осевые и 7-осевые измерительные руки ALPHA EDU – новая серия портативных измерительных систем от PMT Technologies. Она сочетает в себе широкий функционал для решения метрологических задач и выгодную стоимость. "Руки" серии EDU имеют возможность подключения 3D-сканера. ALPHA ARM серии EDU обеспечивает надежные результаты как при контактном измерении щупом, так и при сканировании лазерными HD и SD-сканерами. Измерительные руки ALPHA ARM EDU – отличный выбор для компаний и образовательных организаций, которые ищут современную и недорогую измерительную систему для контроля качества и повышения эффективности производства за счет высокоточного анализа технологических процессов. Встроенный противовес Удвоенная емкость батареи с высоким КПД Совершенный дизайн с равными плечами Высокоскоростной WiFi-модуль Материал из аэрокосмического углеволокна Базовое решение
Применение:	Контроль размеров сложнопрофильных деталей в труднодоступных зонах, реверсивный инжиниринг, контроль формы и расположения элементов деталей и изделий.
	Добавить в корзину

Модельный ряд и комплектации

Общие характеристики

Напряжение эл. питания, В		от 100 до 240
Частота переменного тока, Гц		от 50 до 60
Условия эксплуатации	диапазон рабочих температур, ºС	от +18 до +22
		относительная влажность, %, не более	90

Модельный ряд

Артикул	Диапазон измерений, м	Длина сегментов L1 и L2, мм, не более	Масса, кг, не более	Spat, мм	Euni, мм	Psize, мм	Pform, мм	Ldia, мм	Количество осей	Наличие
PMT ALPHA EDU 1.5 6-axis	1.5	305	9.0	0.050	+/-0.065	0.027	0.053	0.068	6	Под заказ	В корзину
PMT ALPHA EDU 2.0 6-axis	2.0	430	9.3	0.054	+/-0.072	0.031	0.060	0.074	6	Под заказ	В корзину
PMT ALPHA EDU 2.0 7-axis	2.0	430	9.7	0.059	+/-0.09	0.037	0.067	0.082	7	Под заказ	В корзину
PMT ALPHA EDU 2.5 6-axis	2.5	555	9.6	0.063	+/-0.081	0.036	0.068	0.090	6	Под заказ	В корзину
PMT ALPHA EDU 2.5 7-axis	2.5	555	10.0	0.071	+/-0.091	0.040	0.073	0.102	7	Под заказ	В корзину
PMT ALPHA EDU 3.0 6-axis	3.0	680	9.9	0.099	+/-0.117	0.051	0.081	0.144	6	Под заказ	В корзину
PMT ALPHA EDU 3.0 7-axis	3.0	680	10.3	0.105	+/-0.128	0.058	0.086	0.168	7	Под заказ	В корзину
PMT ALPHA EDU 3.5 6-axis	3.5	805	10.2	0.135	+/-0.144	0.063	0.104	0.176	6	Под заказ	В корзину
PMT ALPHA EDU 3.5 7-axis	3.5	805	10.6	0.146	+/-0.159	0.071	0.111	0.195	7	Под заказ	В корзину
PMT ALPHA EDU 4.0 6-axis	4.0	930	10.5	0.162	+/-0.180	0.079	0.122	0.209	6	Под заказ	В корзину
PMT ALPHA EDU 4.0 7-axis	4.0	930	10.9	0.178	+/-0.198	0.088	0.129	0.235	7	Под заказ	В корзину
PMT ALPHA EDU 4.5 6-axis	4.5	1055	10.8	0.200	+/-0.216	0.086	0.155	0.230	6	Под заказ	В корзину
PMT ALPHA EDU 4.5 7-axis	4.5	1055	11.2	0.221	+/-0.238	0.099	0.162	0.261	7	Под заказ	В корзину

Пояснения

Обозначения
SPAT	повторяемость по точке при артикуляции
EUNI	ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE	ошибка размера сферы по сравнению с номинальными значениями
PFORM	ошибка формы сферы
LDIA	ошибка положения центра сферы

Рабочие характеристики
Рабочая температура	от +5°C до +40°C
Температурный коэффициент	3°C/5 мин
Электропитание	100 - 240В AC; 50/60 Гц
Время работы от аккумуляторов	10 ч — от двух батарей
Относительная влажность	0-95% без конденсации

EUNI

— максимально допустимая погрешность при измерении однонаправленных параметров длины. Наиболее точно соответствует требованиям измерительных задач.

LDIA

— максимально допустимая погрешность при разных положениях манипулятора. Характеризует повторяемость измерений.

PFORM

— максимально допустимая погрешность при измерении формы сферы. Определяет, с какой погрешностью выполняется измерение формы элементов.

PSIZE

— максимально допустимая погрешность при измерении диаметра сферы. Характеризует погрешность измерений отдельных мелких деталей и элементов.

Точность PMT ALPHA серии EDU с 3D-сканерами HD и SD

Диапазон измерений	HD	SD
2.0 м	0.079 мм	0.094 мм
2.5 м	0.096 мм	0.115 мм
3.0 м	0.128 мм	0.146 мм
3.5 м	0.172 мм	0.191 мм
4.0 м	0.199 мм	0.221 мм
4.5 м	0.245 мм	0.268 мм

Технические характеристики 3D-сканеров HD и SD

Показатель	3D-сканер HD	3D-сканер SD
Точность	±15 μm (2σ)	±28μm (2σ)
Лазер	синий
Наличие отдельного контроллера	нет
Минимальный шаг точек	0.015 мм
Рабочее расстояние	115 мм ± 55 мм
Эффективная ширина сканирования	ближнее поле 80 мм; дальнее поле 150 мм
Точек в линии	макс. 4000 точек/линия
Скорость сканирования	1.2 млн точек/сек
Класс безопасности лазера	Класс 2
Вес	536 гр

Комплектация

Принадлежности в комплекте

Измерительная рука PMT ALPHA
Две перезаряжаемые батареи
Калибровочный конус
Циркониевый щуп 3 мм
Циркониевый щуп 6 мм
USB-кабель
Адаптер питания
Гаечный ключ
WiFi-модуль
Чехол
Транспортировочный кейс
Бессрочная лицензия PolyWorks Inspector Probing, платформа для размерного контроля в 3D-метрологии. Включает все пакеты для ручных устройств для проведения контактных измерений, включает 1 год обновлений

Дополнительные принадлежности

Код	Наименование
PMT_1502	Немагнитный калибровочный конус	В корзину
PMT_1509-01	Калибровочная сфера	В корзину
PMT_1503-02	Рубиновый щуп 2 мм	В корзину
PMT_1503-10	Циркониевый щуп 10 мм	В корзину
PMT_1500	Складной регулируемый штатив	В корзину
PMT_1500-01	Транспортировочный кейс для штатива	В корзину
PMT_1504	Удлинитель 200 мм для штатива	В корзину
PMT_1501	Круглое магнитное основание для установки	В корзину
PMT_1517	Адаптерное кольцо	В корзину
PMT_1510	Набор из трех конусов для перебазирования	В корзину
PMT_1509	Набор из трех сфер для точного перебазирования	В корзину
PMT_PC	Высокопроизводительный ноутбук	В корзину
DM-FIX-LS	Комплект оснастки для фиксации объектов измерения (105 элементов)	В корзину
CMM_DM-Plate1530	Модульная установочная плита 150х300 мм	В корзину
HD Scanner	Лазерный 3D сканер Laser Line Probe (LLP)	В корзину
