ПОРТАТИВНАЯ ИЗМЕРИТЕЛЬНАЯ РУКА PMT GAMMA+ СЕРИИ E

Внесен в Госреестр

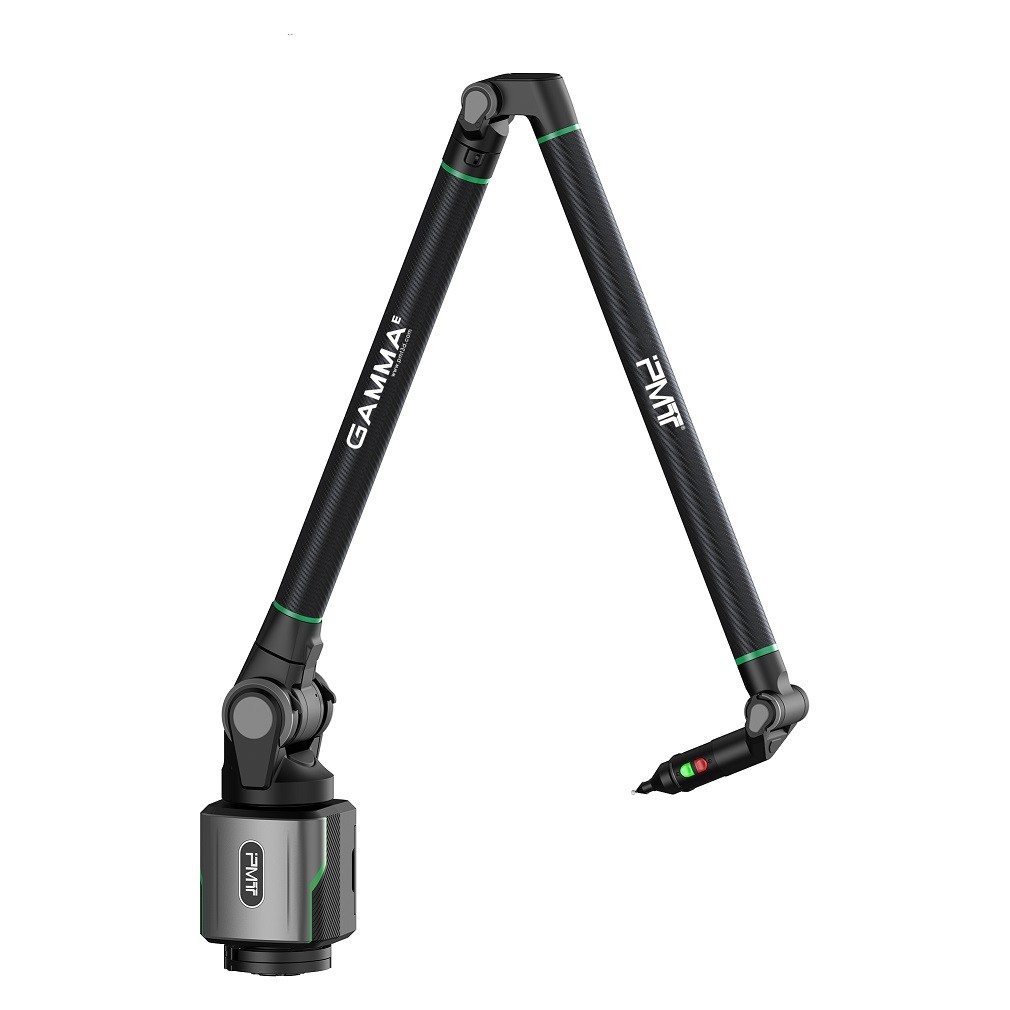

Изображение ПОРТАТИВНАЯ ИЗМЕРИТЕЛЬНАЯ РУКА PMT GAMMA+ СЕРИИ E

Скачать описание типа

Тип:	Измерительные руки
Бренд:	PMT
Артикулы:	PMT GAMMA+ E 1.5 6-axis, PMT GAMMA+ E 2.0 6-axis, PMT GAMMA+ E 2.5 6-axis, PMT GAMMA+ E 3.0 6-axis, PMT GAMMA+ E 3.5 6-axis, PMT GAMMA+ E 4.0 6-axis, PMT GAMMA+ E 4.5 6-axis, PMT GAMMA+ E 1.5 7-axis, PMT GAMMA+ E 2.0 7-axis, PMT GAMMA+ E 2.5 7-axis, PMT GAMMA+ E 3.0 7-axis, PMT GAMMA+ E 3.5 7-axis, PMT GAMMA+ E 4.0 7-axis, PMT GAMMA+ E 4.5 7-axis
Описание:	Благодаря системе двойной поддержки, обеспечивающей высокую жесткость конструкции, измерительные руки PMT GAMMA+ считаются эталоном портативных измерений. Первая в мире система внешней развязки и встроенная балансировка дают высокую производительность, гибкость, низкое энергопотребление, сниженную нагрузку на оси и длительное время непрерывной работы. Улучшенные стабильность и баланс Уменьшенный вес Меньше деформаций и затрат Эффективность измерений выше на 40% 6- и 7-осевые руки GAMMA+ E — бюджетное решение с точностью, достаточной для большинства общепромышленных задач, по наиболее привлекательной цене. Серия сохраняет все конструктивные достоинства линейки GAMMA+, но оптимизирована по стоимости. Идеальный выбор для предприятий, внедряющих первичный мобильный 3D-контроль, и для образовательных целей.
Применение:	Контроль размеров сложнопрофильных деталей в труднодоступных зонах, реверсивный инжиниринг, контроль формы и расположения элементов деталей и изделий.
Номер в ГРСИ РФ:	97421-26
	Добавить в корзину

Модельный ряд и комплектации

Общие характеристики

Напряжение эл. питания, В		от 100 до 240
Частота переменного тока, Гц		от 50 до 60
Условия эксплуатации	диапазон рабочих температур, ºС	от +18 до +22
		относительная влажность, %, не более	40-70%

Модельный ряд

Артикул	Диапазон измерений, м	Длина сегментов L1 и L2, мм, не более	Масса, кг, не более	Spat, мм	Euni, мм	Psize, мм	Pform, мм	Ldia, мм	Количество осей	Наличие
PMT GAMMA+ E 1.5 6-axis	1.5	375	9.0	0.028	+/-0.036	0.015	0.029	0.038	6	Под заказ	В корзину
PMT GAMMA+ E 1.5 7-axis	1.5	375	9.5	0.030	+/-0.040	0.020	0.035	0.048	7	Под заказ	В корзину
PMT GAMMA+ E 2.0 6-axis	2.0	500	9.3	0.030	+/-0.040	0.018	0.035	0.041	6	Под заказ	В корзину
PMT GAMMA+ E 2.0 7-axis	2.0	500	9.7	0.035	+/-0.045	0.025	0.040	0.052	7	Под заказ	В корзину
PMT GAMMA+ E 2.5 6-axis	2.5	625	9.6	0.035	+/-0.045	0.020	0.038	0.050	6	Под заказ	В корзину
PMT GAMMA+ E 2.5 7-axis	2.5	625	10.0	0.040	+/-0.050	0.030	0.045	0.058	7	Под заказ	В корзину
PMT GAMMA+ E 3.0 6-axis	3.0	750	9.9	0.055	+/-0.065	0.028	0.048	0.080	6	Под заказ	В корзину
PMT GAMMA+ E 3.0 7-axis	3.0	750	10.3	0.060	+/-0.070	0.035	0.050	0.091	7	Под заказ	В корзину
PMT GAMMA+ E 3.5 6-axis	3.5	875	10.2	0.075	+/-0.080	0.035	0.058	0.098	6	Под заказ	В корзину
PMT GAMMA+ E 3.5 7-axis	3.5	875	10.6	0.080	+/-0.085	0.040	0.065	0.115	7	Под заказ	В корзину
PMT GAMMA+ E 4.0 6-axis	4.0	1000	10.5	0.090	+/-0.100	0.044	0.068	0.116	6	Под заказ	В корзину
PMT GAMMA+ E 4.0 7-axis	4.0	1000	10.9	0.095	+/-0.105	0.050	0.075	0.140	7	Под заказ	В корзину
PMT GAMMA+ E 4.5 6-axis	4.5	1125	10.8	0.112	+/-0.120	0.048	0.086	0.128	6	Под заказ	В корзину
PMT GAMMA+ E 4.5 7-axis	4.5	1125	11.2	0.115	+/-0.125	0.055	0.095	0.158	7	Под заказ	В корзину

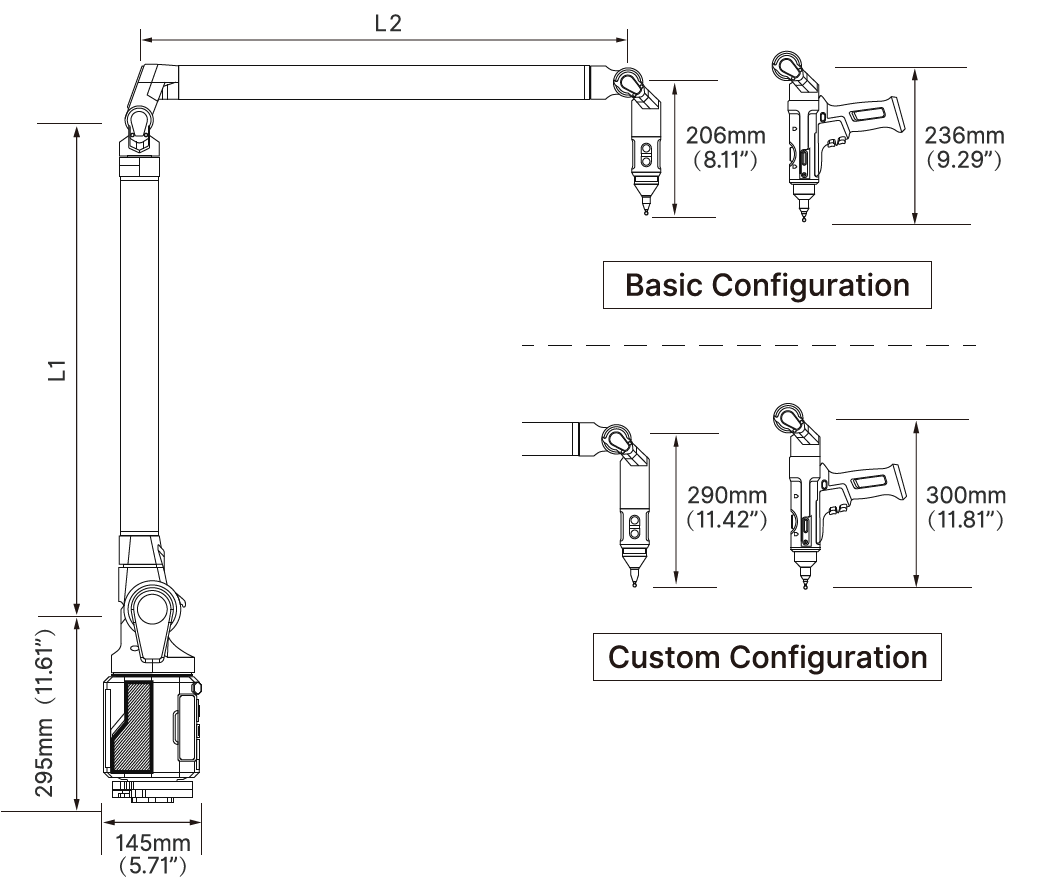

Пояснения

Обозначения
SPAT	повторяемость по точке при артикуляции
EUNI	ошибка дистанции между 2 точками по сравнению с номинальными значениями
PSIZE	ошибка размера сферы по сравнению с номинальными значениями
PFORM	ошибка формы сферы
LDIA	ошибка положения центра сферы

Рабочие характеристики
Рабочая температура	от +0°С до +50°C
Температурный коэффициент	3°С/5 мин
Электропитание	200 - 240В АС; 50/60 Гц
Время работы от аккумуляторов	от 16 ч для 1 батареи, от 32 ч для 2 батарей (при контактных измерениях)
Относительная влажность	40-70% без конденсации

EUNI

— максимально допустимая погрешность при измерении однонаправленных параметров длины. Наиболее точно соответствует требованиям измерительных задач.

LDIA

— максимально допустимая погрешность при разных положениях манипулятора. Характеризует повторяемость измерений.

PFORM

— максимально допустимая погрешность при измерении формы сферы. Определяет, с какой погрешностью выполняется измерение формы элементов.

PSIZE

— максимально допустимая погрешность при измерении диаметра сферы. Характеризует погрешность измерений отдельных мелких деталей и элементов.

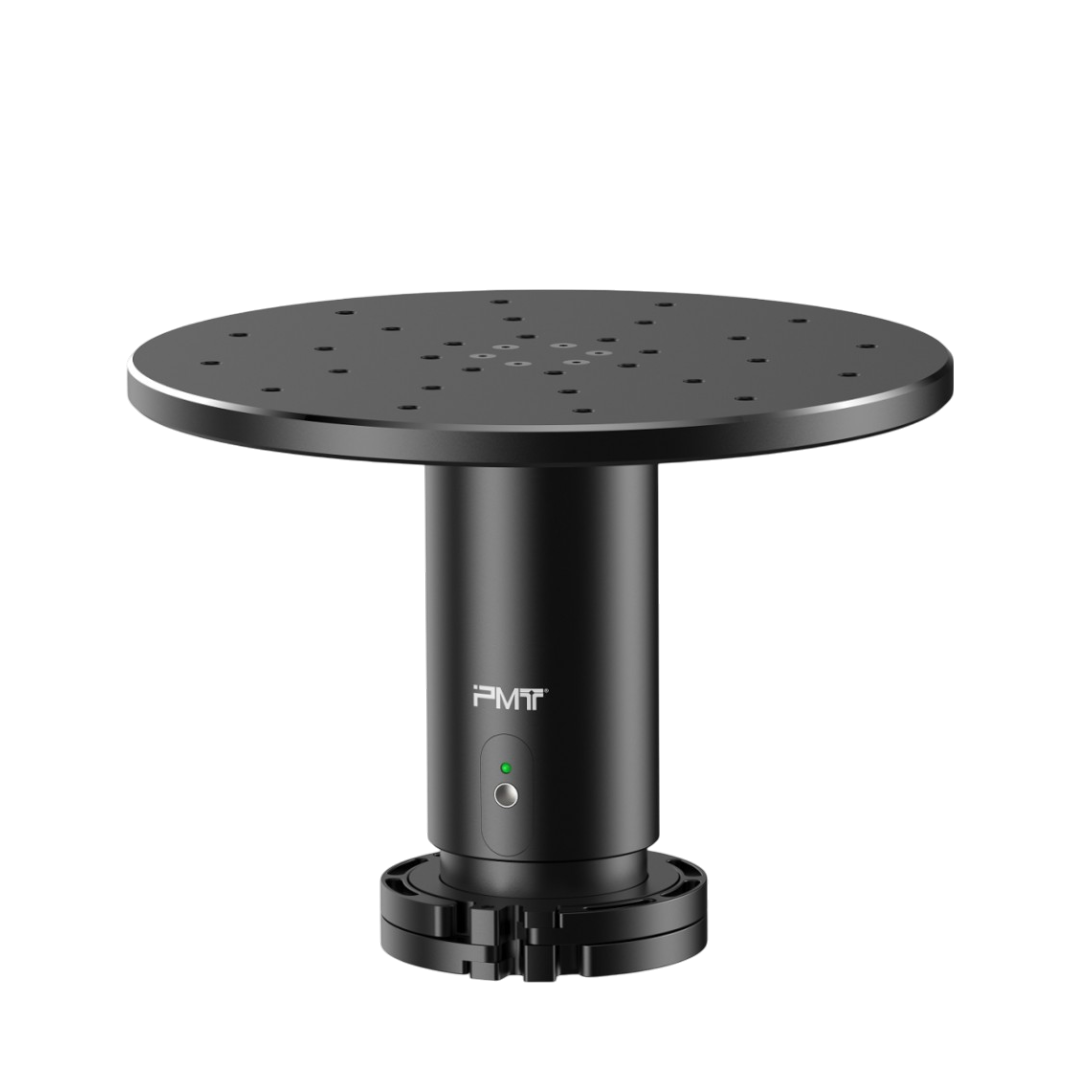

8-осевой поворотный стол для рук PMT GAMMA

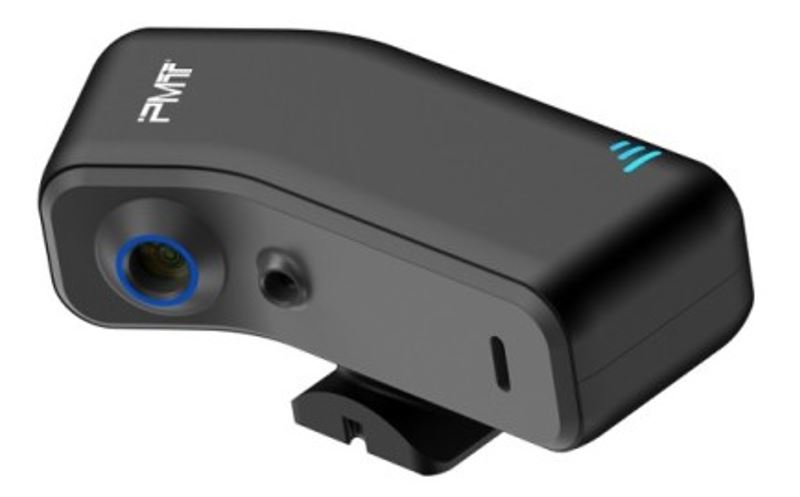

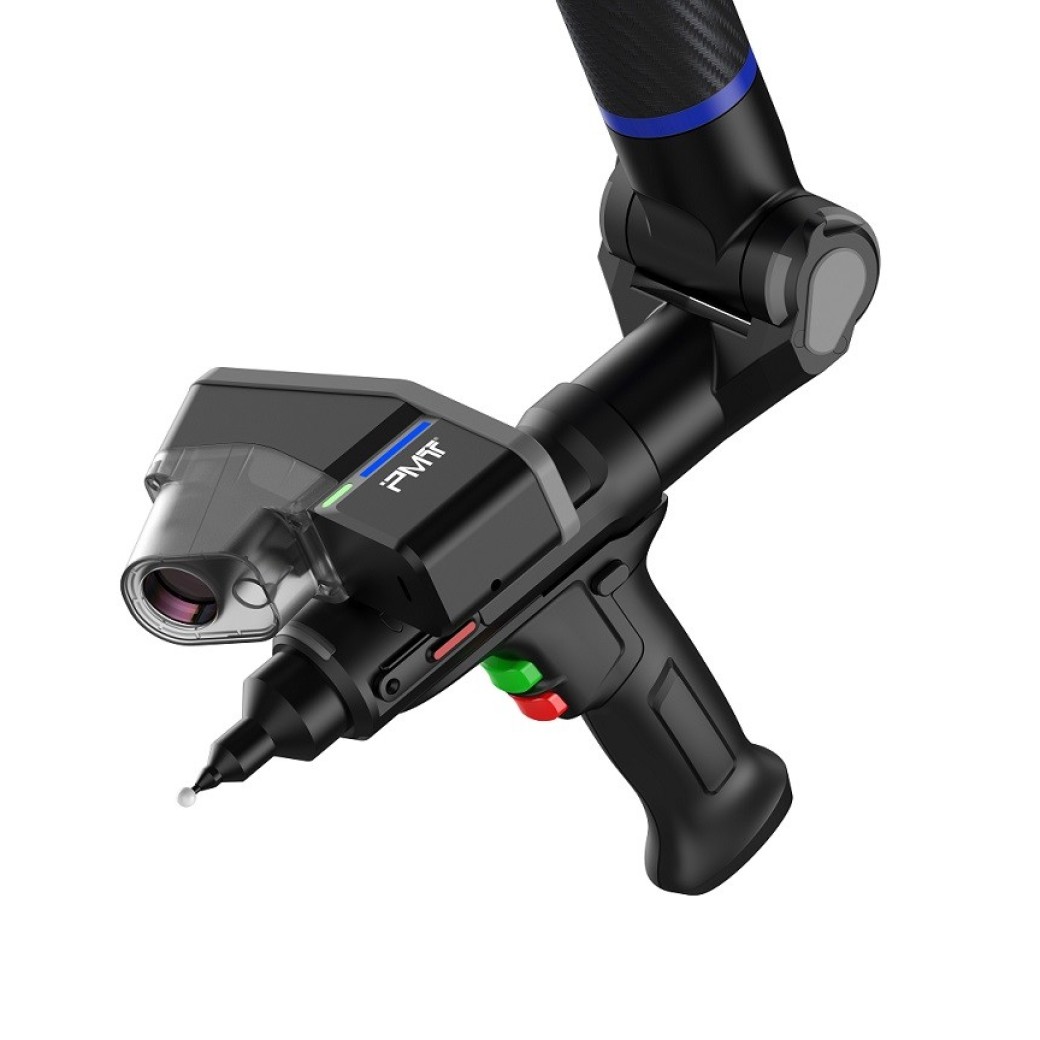

3D-сканер GAMMA+ Standard Probe

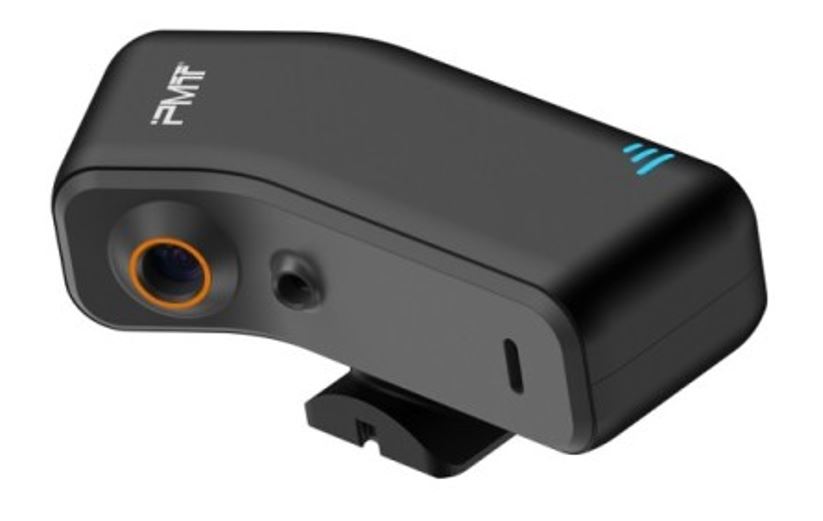

3D-сканер GAMMA+ High Probe

Точность – Контактные измерения (Рука PMT + 8-я ось), мм

Диапазон	GAMMA+ P		GAMMA+ M		GAMMA+ E
Диапазон	6-осевая + 8-я ось	7-осевая + 8-я ось	6-осевая + 8-я ось	7-осевая + 8-я ось	6-осевая + 8-я ось	7-осевая + 8-я ось
1.5 м	0.024	0.038	0.028	0.043	0.038	0.048
2.0 м	0.030	0.042	0.032	0.047	0.041	0.052
2.5 м	0.032	0.046	0.037	0.051	0.050	0.058
3.0 м	0.045	0.071	0.051	0.073	0.080	0.091
3.5 м	0.060	0.091	0.066	0.094	0.098	0.115
4.0 м	0.075	0.112	0.083	0.120	0.116	0.140
4.5 м	0.101	0.132	0.108	0.137	0.128	0.158

Контактные измерения (Рука PMT + 8-ось): согласно ISO 10360-12; определяемая ошибка LDIA (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.

Технические характеристики 3D-сканеров GAMMA+ High Probe и GAMMA+ Standard Probe

Параметр	High Probe	Standart Probe
Точность	15 мкм	28 мкм
Фокусное расстояние, Большая область	220 мм
Фокусное расстояние, Средняя область	157 мм
Фокусное расстояние, Маленькая область	110 мм
Ширина сканирования расстояние, Большая область	150 мм
Ширина сканирования расстояние, Средняя область	110 мм
Ширина сканирования расстояние, Маленькая область	80 мм
Глубина области сканирования	110 мм
Точек на линию	4000
Частота сканирования	300 Гц
Скорость сбора точек	1200000/с
Тип лазера	450нм, 2 класс
Масса	435 г

Точность – Измерение бесконтактным методом (ScanArm), мм

Диапазон	GAMMA+ P		GAMMA+ M		GAMMA+ E
Диапазон	GH	GS	GH	GS	GH	GS
1.5 м	0.035	0.040	0.038	0.045	0.045	0.050
2.0 м	0.038	0.043	0.040	0.050	0.051	0.058
2.5 м	0.042	0.048	0.045	0.055	0.057	0.065
3.0 м	0.047	0.055	0.052	0.062	0.065	0.075
3.5 м	0.060	0.068	0.065	0.076	0.085	0.095
4.0 м	0.074	0.079	0.081	0.090	0.105	0.110
4.5 м	0.120	0.125	0.131	0.139	0.150	0.185

Измерение бесконтактным способом (PMTScanArm): согласно ISO 10360-8 приложение D определяется как LDIA (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.

Точность – Измерение бесконтактным методом (PMTScanArm + 8-я ось), мм

Диапазон	GAMMA+ P		GAMMA+ M		GAMMA+ E
Диапазон	GH	GS	GH	GS	GH	GS
1.5 м	0.035	0.040	0.038	0.045	0.045	0.050
2.0 м	0.038	0.043	0.040	0.050	0.051	0.058
2.5 м	0.042	0.048	0.045	0.055	0.057	0.065
3.0 м	0.047	0.055	0.052	0.062	0.065	0.075
3.5 м	0.060	0.068	0.065	0.076	0.085	0.095
4.0 м	0.074	0.079	0.081	0.090	0.105	0.110
4.5 м	0.120	0.125	0.131	0.139	0.150	0.185

Измерение бесконтактным способом (PMTScanArm + 8-я ось): согласно ISO 10360-8 приложение D; определяется как LDIA (диаметральная ошибка положения центра сферы) – диаметр сферической зоны, содержащей центра сфер, измеренных при различных ориентациях руки.

Комплектация

Принадлежности в комплекте

Измерительная рука PMT GAMMA+
Две перезаряжаемые батареи
Калибровочный конус
Циркониевый щуп 3 мм
Циркониевый щуп 6 мм
USB-кабель
Адаптер питания
Гаечный ключ
WiFi-модуль
Чехол
Транспортировочный кейс
Бессрочная лицензия PolyWorks Inspector Probing, платформа для размерного контроля в 3D-метрологии. Включает все пакеты для ручных устройств для проведения контактных измерений, включает 1 год обновлений

Дополнительные принадлежности

Код	Наименование
PMT_1502	Немагнитный калибровочный конус	В корзину
PMT_1509-01	Калибровочная сфера	В корзину
PMT_1503-02	Рубиновый щуп 2 мм	В корзину
PMT_1503-10	Циркониевый щуп 10 мм	В корзину
PMT_1500	Складной регулируемый штатив	В корзину
PMT_1500-01	Транспортировочный кейс для штатива	В корзину
PMT_1504	Удлинитель 200 мм для штатива	В корзину
PMT_1501	Круглое магнитное основание для установки	В корзину
PMT_1517	Адаптерное кольцо	В корзину
PMT_1510	Набор из трех конусов для перебазирования	В корзину
PMT_1509	Набор из трех сфер для точного перебазирования	В корзину
PMT_PC	Высокопроизводительный ноутбук	В корзину
DM-FIX-LS	Комплект оснастки для фиксации объектов измерения (105 элементов)	В корзину
CMM_DM-Plate1530	Модульная установочная плита 150х300 мм	В корзину
PMT_3007-01	Лазерный 3D сканер GAMMA+ High Probe	В корзину
PMT_3007-02	Лазерный 3D сканер GAMMA+ Standart Probe	В корзину
PMT_iFork35	Система контроля трубопроводов (35 мм)	В корзину
PMT_iFork55	Система контроля трубопроводов (55 мм)	В корзину
PMT_iFork85	Система контроля трубопроводов (85 мм)	В корзину
PMT_iFork110	Система контроля трубопроводов (110 мм)	В корзину
PMT_iFork160	Система контроля трубопроводов (160 мм)	В корзину
PMT_3006	Поворотное основание для измерительной руки (8-я ось)	В корзину
PMT_1511_07	Сменный адаптер для щупов	В корзину
